24V 1500W corrente de voltagem ajustável Fornecimento de energia de comutação Compacto 68mm Baixo ruído SMPS 60A 30V

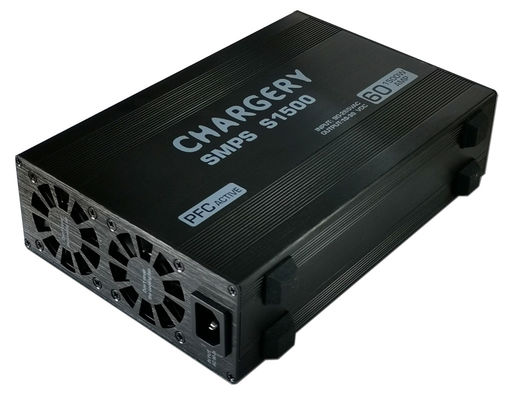

O S1500 é um SMPS programado por PFC que é capaz de fornecer uma saída de 60A a 10V-30V e 1500W a AC90V ~ 265V, tudo dentro de um tamanho compacto.As tecnologias inovadoras foram empregadas no SMPS, permitindo-lhe atingir uma eficiência de até 94%, mantendo uma temperatura inferior a 80°C.e funciona com baixo ruído graças a um ventilador de refrigeração que é controlado por temperaturaAntes do envio, é necessário calibrar a tensão de saída e a corrente de cada SMPS para assegurar a sua precisão.
Características
- Voltagem e corrente de saída de controlo inteligente por MCU, calibração a 100% antes da entrega
- ± 1% de precisão de tensão e corrente
- PFCs ativos
- AC 90-265V operação mundial
- Até 94% da eficiência de conversão, apenas 68 mm.

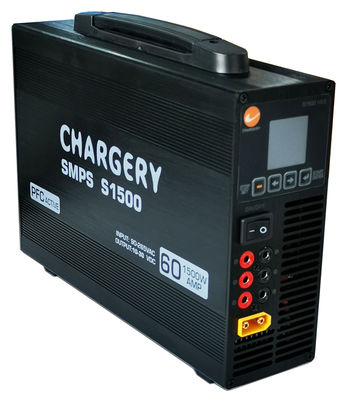

- Saída de exibição LCD TFT a cores Voltagem, corrente, potência e temperatura interna no tempo.
- Proteção contra curto-circuito na saída, mais segura e mais fiável.
- Baixo ruído 2 Ventiladores de arrefecimento inteligentes ligados e ajustando a velocidade na temperatura automaticamente

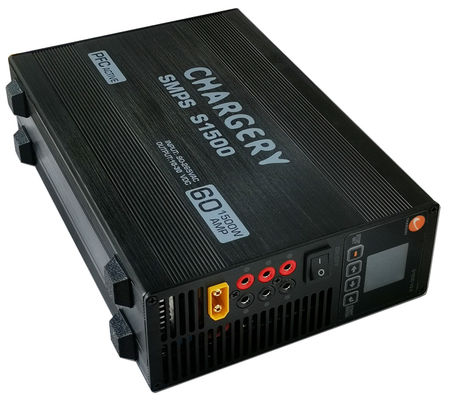

- 4 saídas podem fazer mais carregadores simultaneamente, 3 pares 4.0mm conector de ouro até 20A cada
- saída, um conector de ouro de 4,5 mm (XT-90) até 60A
- Aprovado pelo CE
- Garantia de 24 meses
Especificações
| Parâmetro de entrada |
Valor |
| Voltagem nominal |
AC110 / 220V |
| Voltagem permitida |
AC90 ~ 265V |
| Frequência nominal |
50/60 Hz |
| Frequência permitida |
47 ~ 63 Hz |
| Corrente máxima RMS |
18A @90V, 7,5A @220V |
| Eficiência |
94% a 65% de carga e 220Vac de entrada |
| PFCs ativos |
PF> 0,99 a 90VAC e 100% da carga; PF> 0,97 a 220VAC e 100% da carga |
| Parâmetro de saída |
Valor |
| Faixa de tensão |
10 ~ 30V programados |
| Precisão da tensão |
± 1% |
| Precisão atual |
± 1% |
| Voltagem de onda |
150 mV |
| Intervalo de corrente |
1 ~ 60A programado |
| Potência |
1500W no máximo. |
Aplicação
- Aplicação em casa
- Carregador de corrente contínua de 10-30 V, carregador de equilíbrio para modelo RC
- Carregador de bateria para bicicletas e scooters.
Vantagem
Duas tecnologias essenciais
O carregador de alta potência e alta eficiência e a fonte de alimentação adotamZVS/ZCS e retificação síncrona realizam 94% de alta eficiência, tensão de saída e controle de corrente por MCU fazem com que todos os parâmetros de carga possam ser programados.
O BMS de alta precisão adota um ADC de 12 bits ou 16 bits para medir a tensão da célula, a corrente de carga e descarga e a temperatura da bateria.
BMS de carregamento e carregador comunicam entre si, evitar cortar a carga por DCC aberto ou relé, este recurso pode economizar tempo de carregamento e prolongar a vida útil da bateria,ao mesmo tempo não precisa instalar DCC ou relé para cortar a carga quando qualquer célula atingir a maior tensão.
Perfil de carregamento
A CHARGERY é uma empresa quase única no mercado de UAV (modelo RC, drones grandes) e EV (e-bike, e-motociclo, e-scooter), desenvolvemos carregador AC de alta potência e BMS ao mesmo tempo.
A partir de 2006, concentramos-nos no desenvolvimento de carregadores de alta potência (até 60A 3000W), carregadores de equilíbrio (entrada AC, entrada DC e entrada dupla AC/DC) e 800A BMS para baterias LiPo/LiFe/LiTO de até 24S.
O carregador de carregamento pode carregar qualquer bateria química, incluindo LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD e Pb (ácido de chumbo, bateria VRLA), contagem de células, corrente de carga,tensão final e corrente final podem ser programados. e perceberProteção contra faíscas e polaridade inversa quando a bateria de alta tensão estiver ligada ao carregador ou ao inversor (carregador).
Carregamento BMS pode lidar com até 800A carga e descarga de corrente, especialmente concebido DCC (contator DC) é construído em surgeCircuito de supressão.
Operação
- Conectar o SMPS à tomada AC de 110/220V
- Ligue o interruptor de energia
- Ajustar a tensão de saída pressionando o botão para cima ou para baixo.
- Pressione o botão SET durante 3 segundos, escolha Max. configuração de corrente, pressione UP e DOWN botão para definir a corrente de saída máxima. pressione SET parar.
- Pressione o botão START durante 3 segundos, o SMPS irá ligar, o LCD irá exibir tensão e corrente, potência e temperatura.
- Conectar o dispositivo adequado ao SMPS, a tensão de entrada do dispositivo deve estar na gama de 10 V a 30 V.
- Ajustar a tensão durante o trabalho com facilidade pressionando novamente o botão para cima ou para baixo.
- Pressione o botão STOP o SMPS irá encerrar a saída, mas o LCD ainda estará ligado, o consumo de energia será inferior a 1W, desligue o interruptor de energia, o LCD estará desligado.
Interface de operação
| Configuração do programa |
Ligue depois de pressionar o botão START |
 |
|
PFCs ativos
Eficiência
Pacote
- S1500 unidade de base: 1 peça
- Cabo de alimentação: 1pcs
- Manual: 1pcs
- Conector feminino XT-90: 1pcs
| Modelo |
Tensão de saída |
Corrente de saída |
Potência máxima |
Exibição |
| S400 V3.0 |
10V-30V |
13.5A no máximo. |
400 W |
LED digital |
| S600PLUS V2.0 |
5 a 26 V |
1-25A ajustável |
600 W |
LCD de cor |
| S1200 V3.0 |
12V-24V |
50A no máximo. |
1200 W |
LED digital |
| S1500 V3.0 |
10V-30V |
1-60A ajustável |
1500 W |
LCD de cor
|
Perguntas frequentes
P1: Posso pedir uma amostra para o SMPS?
A: Sim, nós damos as boas vindas a ordem de amostra para testar e verificar a qualidade.
E quanto ao tempo de entrega?
A: 3-5 dias para preparação de amostras, 5-10 dias úteis para produção em massa.
Q3. Você tem algum limite de MOQ para pedidos OEM?
A: MOQ baixo, 1pc para verificação de amostras está disponível.
Q4. Como envia as mercadorias e quanto tempo demora a chegada?
R: Envio por DHL, UPS, FedEx ou TNT. Demora 3-5 dias para chegar. Envio aéreo e marítimo também opcional.
Q5. Como proceder a uma ordem para SMPS?
R: Em primeiro lugar, informe-nos dos seus requisitos ou aplicação.
Em segundo lugar, citamos de acordo com as suas exigências ou as nossas sugestões.
Em terceiro lugar, confirma as amostras e deposita para encomenda formal.
Em quarto lugar, organizamos a produção.
P6. É permitido imprimir o meu logotipo no produto SMPS?
R: Sim. Por favor, informe-nos formalmente antes da nossa produção.
Q7: Você oferece garantia para os produtos?
R: Sim, oferecemos 2 anos de garantia aos nossos produtos.
Q8. Como lidar com o defeituoso?
R: Em primeiro lugar, nossos produtos são produzidos em rigoroso sistema de controle de qualidade e a taxa defeituosa será inferior a 0,2%.
Em segundo lugar, durante o período de garantia, enviaremos novas luzes com nova encomenda para pequenas quantidades.Vamos repará-los e enviá-los de novo para você ou podemos discutir a solução, incluindo uma nova chamada de acordo com a situação real..
P9. Por que a leitura de voltagem e corrente no LCD não é precisa?
R: A tensão e a corrente são calibradas antes do envio, caso contrário o SMPS não funciona, por isso, por favor, verifique a conexão do fio de saída, quando a distância entre o SMPS e o seu dispositivo é um problema,Por favor, alongue o cabo AC NÃO alongue o cabo DC (cabo de saída). o comprimento do cabo de saída de 1 metro (10AWG) é sugerido, mais de 1 metro, afetará a precisão da tensão e da corrente, especialmente em 60A.
P10. Pode o SMPS carregar a bateria diretamente? ou Pode a bateria ser conectada ao SMPS diretamente?
R: Não.
As fontes de alimentação de modo comutado (SMPS) e os carregadores são dois tipos diferentes de dispositivos que têm funções e aplicações diferentes.
Um SMPS é uma fonte de alimentação que converte energia elétrica de forma eficiente de uma forma para outra, tipicamente de CA para CC.Os SMPS são amplamente utilizados em dispositivos eletrónicos para converter a tensão e fornecer umOs SMPS são comumente usados em computadores, televisores, equipamentos de áudio e outros dispositivos eletrônicos.
Um carregador, por outro lado, é um dispositivo que usa energia elétrica para carregar uma bateria ou outro dispositivo de armazenamento de energia.Os carregadores são projetados para fornecer uma tensão e uma corrente específicas à bateriaOs carregadores são comumente usados em veículos elétricos, smartphones, laptops e outros dispositivos portáteis.
Em resumo, os SMPS são fontes de alimentação que convertem energia elétrica de uma forma para outra, enquanto os carregadores são dispositivos que usam energia elétrica para carregar baterias ou outros dispositivos de armazenamento de energia.Embora possa haver alguma sobreposição entre os dois dispositivos, são concebidos para diferentes finalidades e aplicações.
