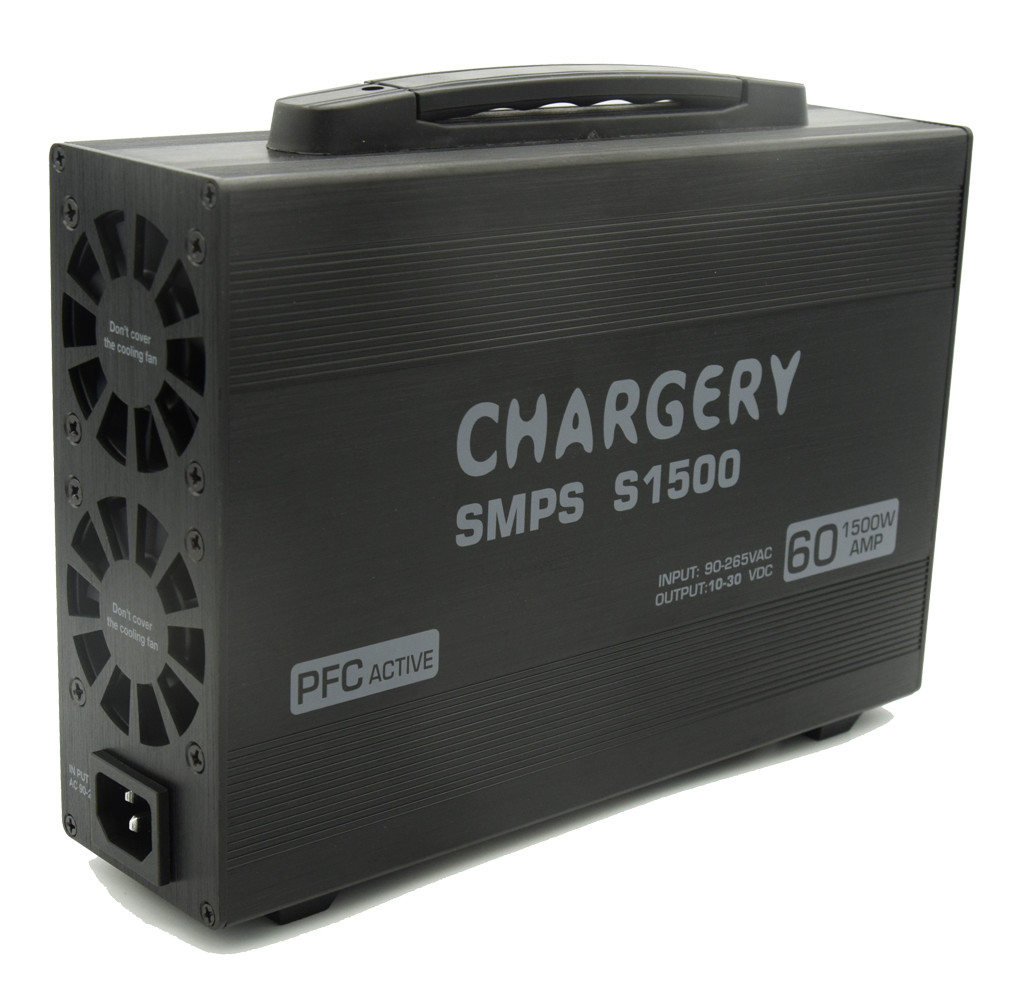

24V 1500W corrente de voltagem ajustável Fornecimento de energia de comutação Compacto 68mm Baixo ruído SMPS 60A 30V
O S1500 é um SMPS programado por PFC que é capaz de fornecer uma saída de 60A a 10V-30V e 1500W a AC90V ~ 265V, tudo dentro de um tamanho compacto.As tecnologias inovadoras foram empregadas no SMPS, permitindo-lhe atingir uma eficiência de até 94%, mantendo uma temperatura inferior a 80°C.e funciona com baixo ruído graças a um ventilador de refrigeração que é controlado por temperaturaAntes do envio, é necessário calibrar a tensão de saída e a corrente de cada SMPS para assegurar a sua precisão.
Características
- Voltagem e corrente de saída de controlo inteligente por microprocessador, 100% de calibração antes da entrega
- ± 1% de precisão de tensão e corrente
- PFCs ativos: menor corrente de entrada AC, menos interferências, e conformes com o Regulamento (CE) n.o 278/2009 da Comissão Europeia e com a versão 2 da Energy Star.0
- AC 90-265V operação em todo o mundo: não é necessário qualquer alternativo de comutação, operação segura em todo o mundo.
- Baixo consumo de energia (menos de 1 W) no modo de inatividade e no modo de espera
- Até 94% da eficiência de conversão, apenas 68 mm.
- Voltagem de saída programável de 10V a 30V
- Corrente de saída programável de 1A a 60A
- Proteção contra sobrecorrência, sobrevoltagem, sobrecarga, sobre temperatura e curto-circuito
- Proteção contra curto-circuito na saída, mais segura e mais fiável.
- Baixo ruído 2 Ventiladores de arrefecimento inteligentes ligados e ajustando a velocidade na temperatura automaticamente

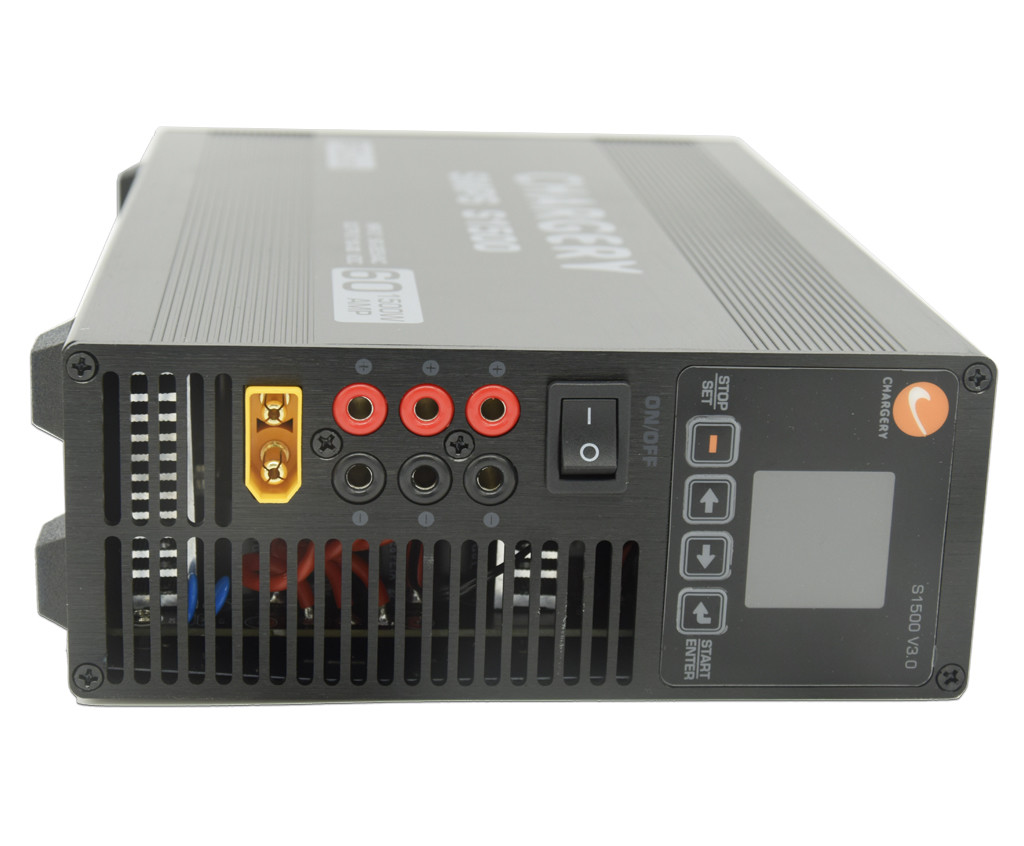

- 4 saídas podem fazer mais carregadores simultaneamente, 3 pares 4.0mm conector de ouro até 20A cada
- saída, um conector de ouro de 4,5 mm (XT-90) até 60A
- O ZVS/ZCS e a retificação síncrona asseguram a mais elevada eficiência.
Especificações
| Parâmetro de entrada |
Valor |
| Voltagem nominal |
AC110 / 220V |
| Voltagem permitida |
AC90 ~ 265V |
| Frequência nominal |
50/60 Hz |
| Frequência permitida |
47 ~ 63 Hz |
| Corrente máxima RMS |
18A @90V, 7,5A @220V |
| Eficiência |
94% a 65% de carga e 220Vac de entrada |
| PFCs ativos |
PF> 0,99 a 90VAC e 100% da carga; PF> 0,97 a 220VAC e 100% da carga |
| Parâmetro de saída |
Valor |
| Faixa de tensão |
10 ~ 30V programados |
| Precisão da tensão |
± 1% |
| Precisão atual |
± 1% |
| Voltagem de onda |
150 mV |
| Intervalo de corrente |
1 ~ 60A programado |
| Potência |
1500W no máximo. |
Aplicação
- Aplicação em casa
- Carregador de corrente contínua de 10-30 V, carregador de equilíbrio para modelo RC
- Carregador de bateria de helicóptero RC.
Vantagem
Duas tecnologias essenciais
O carregador de alta potência e alta eficiência e a fonte de alimentação adotamZVS/ZCS e retificação síncrona realizam 94% de alta eficiência, tensão de saída e controle de corrente por MCU fazem com que todos os parâmetros de carga possam ser programados.
O BMS de alta precisão adota um ADC de 12 bits ou 16 bits para medir a tensão da célula, a corrente de carga e descarga e a temperatura da bateria.
BMS de carregamento e carregador comunicam entre si, evitar cortar a carga por DCC aberto ou relé, este recurso pode economizar tempo de carregamento e prolongar a vida útil da bateria,ao mesmo tempo não precisa instalar DCC ou relé para cortar a carga quando qualquer célula atingir a maior tensão.
Perfil de carregamento
A CHARGERY é uma empresa quase única no mercado de UAV (modelo RC, drones grandes) e EV (e-bike, e-motociclo, e-scooter), desenvolvemos carregador AC de alta potência e BMS ao mesmo tempo.
A partir de 2006, concentramos-nos no desenvolvimento de carregadores de alta potência (até 60A 3000W), carregadores de equilíbrio (entrada AC, entrada DC e entrada dupla AC/DC) e 800A BMS para baterias LiPo/LiFe/LiTO de até 24S.
O carregador de carregamento pode carregar qualquer bateria química, incluindo LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD e Pb (ácido de chumbo, bateria VRLA), contagem de células, corrente de carga,tensão final e corrente final podem ser programados. e perceberProteção contra faíscas e polaridade inversa quando a bateria de alta tensão estiver ligada ao carregador ou ao inversor (carregador).
Carregamento BMS pode lidar com até 800A carga e descarga de corrente, especialmente concebido DCC (contator DC) é construído em surgeCircuito de supressão.
Operação
- Conectar o SMPS à tomada AC de 110/220V
- Ligue o interruptor de energia
- Ajustar a tensão de saída pressionando o botão para cima ou para baixo.
- Pressione o botão SET durante 3 segundos, escolha Max. configuração de corrente, pressione UP e DOWN botão para definir a corrente de saída máxima. pressione SET parar.
- Pressione o botão START durante 3 segundos, o SMPS irá ligar, o LCD irá exibir tensão e corrente, potência e temperatura.
- Conectar o dispositivo adequado ao SMPS, a tensão de entrada do dispositivo deve estar na gama de 10 V a 30 V.
- Ajustar a tensão durante o trabalho com facilidade pressionando novamente o botão para cima ou para baixo.
- Pressione o botão STOP o SMPS irá encerrar a saída, mas o LCD ainda estará ligado, o consumo de energia será inferior a 1W, desligue o interruptor de energia, o LCD estará desligado.

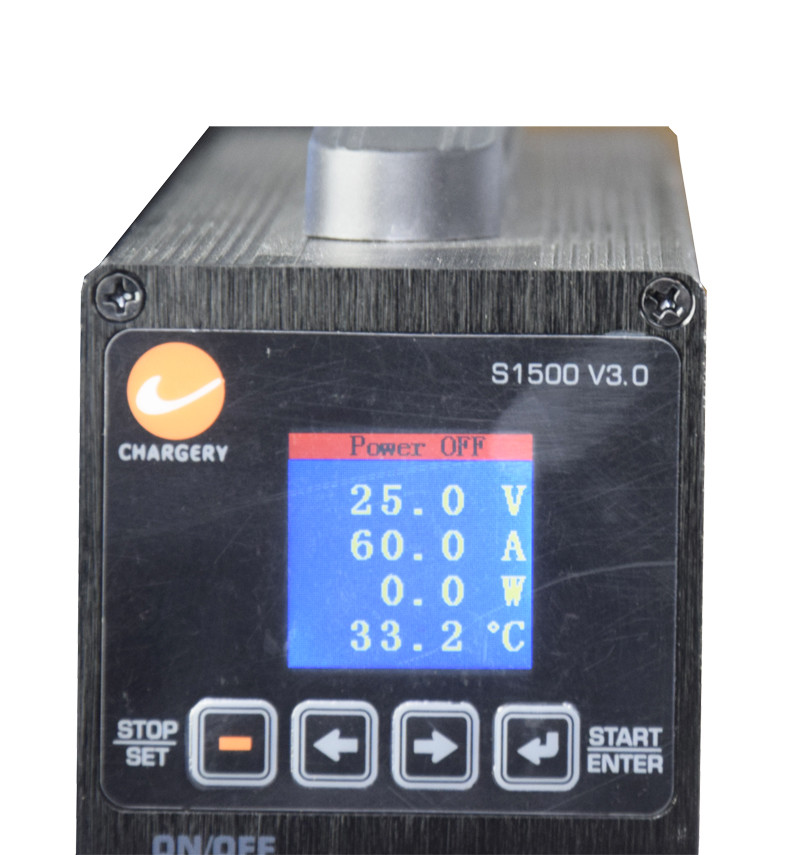

Interface de operação
| Configuração do programa |
Ligue depois de pressionar o botão START |
 |
|
PFCs ativos
Eficiência
Pacote
- S1500 unidade de base: 1 peça
- Cabo de alimentação: 1pcs
- Manual: 1pcs
- Conector feminino XT-90: 1pcs
| Modelo |
Tensão de saída |
Corrente de saída |
Potência máxima |
Exibição |
| S400 V3.0 |
10V-30V |
13.5A no máximo. |
400 W |
LED digital |
| S600PLUS V2.0 |
5 a 26 V |
1-25A ajustável |
600 W |
LCD de cor |
| S1200 V3.0 |
12V-24V |
50A no máximo. |
1200 W |
LED digital |
| S1500 V3.0 |
10V-30V |
1-60A ajustável |
1500 W |
LCD de cor
|
Perguntas frequentes
P1: Posso pedir uma amostra para o SMPS?
A: Sim, nós damos as boas vindas a ordem de amostra para testar e verificar a qualidade.
E quanto ao tempo de entrega?
A: 3-5 dias para preparação de amostras, 5-10 dias úteis para produção em massa.
Q3. Você tem algum limite de MOQ para pedidos OEM?
A: MOQ baixo, 1pc para verificação de amostras está disponível.
Q4. Como envia as mercadorias e quanto tempo demora a chegada?
R: Envio por DHL, UPS, FedEx ou TNT. Demora 3-5 dias para chegar. Envio aéreo e marítimo também opcional.
Q5. Como proceder a uma ordem para SMPS?
R: Em primeiro lugar, informe-nos dos seus requisitos ou aplicação.
Em segundo lugar, citamos de acordo com as suas exigências ou as nossas sugestões.
Em terceiro lugar, confirma as amostras e deposita para encomenda formal.
Em quarto lugar, organizamos a produção.
P6. É permitido imprimir o meu logotipo no produto SMPS?
R: Sim. Por favor, informe-nos formalmente antes da nossa produção.
Q7: Você oferece garantia para os produtos?
R: Sim, oferecemos 2 anos de garantia aos nossos produtos.
Q8. Como lidar com o defeituoso?
R: Em primeiro lugar, nossos produtos são produzidos em rigoroso sistema de controle de qualidade e a taxa defeituosa será inferior a 0,2%.
Em segundo lugar, durante o período de garantia, enviaremos novas luzes com nova encomenda para pequenas quantidades.Vamos repará-los e enviá-los de novo para você ou podemos discutir a solução, incluindo uma nova chamada de acordo com a situação real..
P9. Por que a leitura de voltagem e corrente no LCD não é precisa?
R: A tensão e a corrente são calibradas antes do envio, caso contrário o SMPS não funciona, por isso, por favor, verifique a conexão do fio de saída, quando a distância entre o SMPS e o seu dispositivo é um problema,Por favor, alongue o cabo AC NÃO alongue o cabo DC (cabo de saída). o comprimento do cabo de saída de 1 metro (10AWG) é sugerido, mais de 1 metro, afetará a precisão da tensão e da corrente, especialmente em 60A.
