30V 1500W corrente de voltagem ajustável carregador de bateria de automóvel e-motor SMPS 1A a 60A, adequado para a bateria de química múltipla, conforme indicado abaixo.
| Tipo de bateria |
Contagem de células |
Voltagem de saída/V |
Carga terminal Voltagem por célula |
Corrente de carga |
Corrente de carga terminal/A |
Modo de carga |
| Minha. |
Tipo |
Max. - O quê? |
| LiPo |
1S-7S |
10 a 30 |
2.75 |
4.2 |
4.25 |
1.0-60A |
5 a 60% |
Precarga, CC/CV e manutenção |
| Lítio-íon |
1S-7S |
10 a 30 |
2.5 |
4.1 |
4.15 |
| Vida |
1S-8S |
10 a 30 |
2.0 |
3.65 |
3.7 |
| LiTo |
2S-11S |
10 a 30 |
1.5 |
2.7 |
2.7 |
| Pb |
2S-12S |
10 a 30 |
1.75 |
2.4 |
2.5 |
| |
|
|
- tensão delta/mV |
|
|
|
| |
|
|
Minha. |
Tipo |
Max. - O quê? |
|
|
|
| NiMH/NiCd |
Auto |
10 a 30 V |
100 |
300 |
1000 |
|
|
CC |

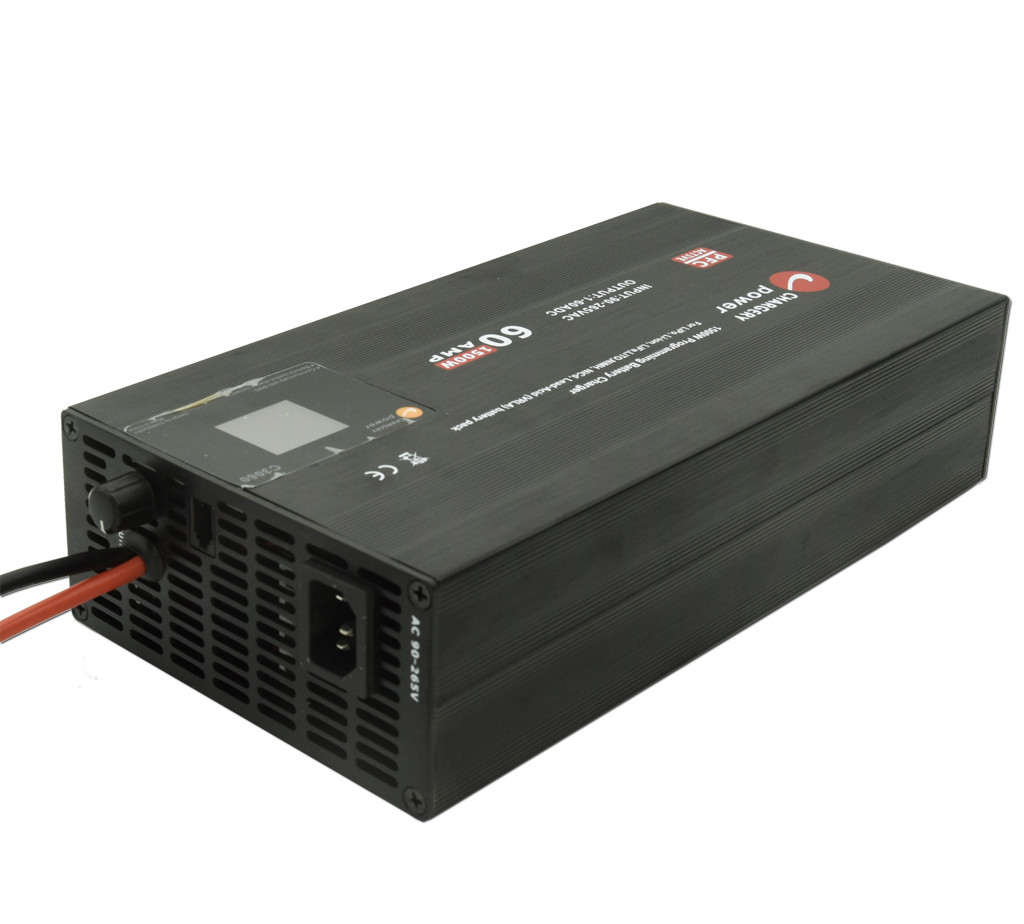

O carregador de bateria C3060 é uma solução de carregamento confiável e de alta qualidade concebida especificamente para sistemas de bateria em veículos elétricos.Tem a capacidade de carregar até 8S baterias de lítio a 60A e 1500W com entrada AC90V ~ 265V e tem um tamanho compacto de apenas 68mm.
Foram incorporadas tecnologias inovadoras que permitem atingir uma eficiência de até 94%, mantendo uma temperatura interna inferior a 80°C.A tensão de carga e a corrente são calibradas com precisão para garantir uma precisão eCarregamento seguropara a bateria.
O carregador é capaz de carregar vários tipos de baterias químicas, e oParâmetros de cargaO ecrã LCD exibe os dados da bateria e monitora todo o processo de carregamento para assegurar que a bateria não é descarregada.desempenho óptimo.
O C3060 não é apenas uma unidade de carregamento, mas também um SMPS que pode operar no modo de alimentação.
O carregador pode funcionar como unidade de alimentação (PSU, SMPS).Não é recomendável ligar uma bateria e carregá-la enquanto estiver no modo onde pode definir a tensão e a corrente de saída.
Características
- Voltagem e corrente de saída de controlo inteligente por microprocessador, 100% de calibração antes da entrega
- ± 1% de precisão de tensão e corrente
- PFCs ativos
- AC 90-265V operação em todo o mundo: não é necessário qualquer alternativo de comutação, operação segura em todo o mundo.

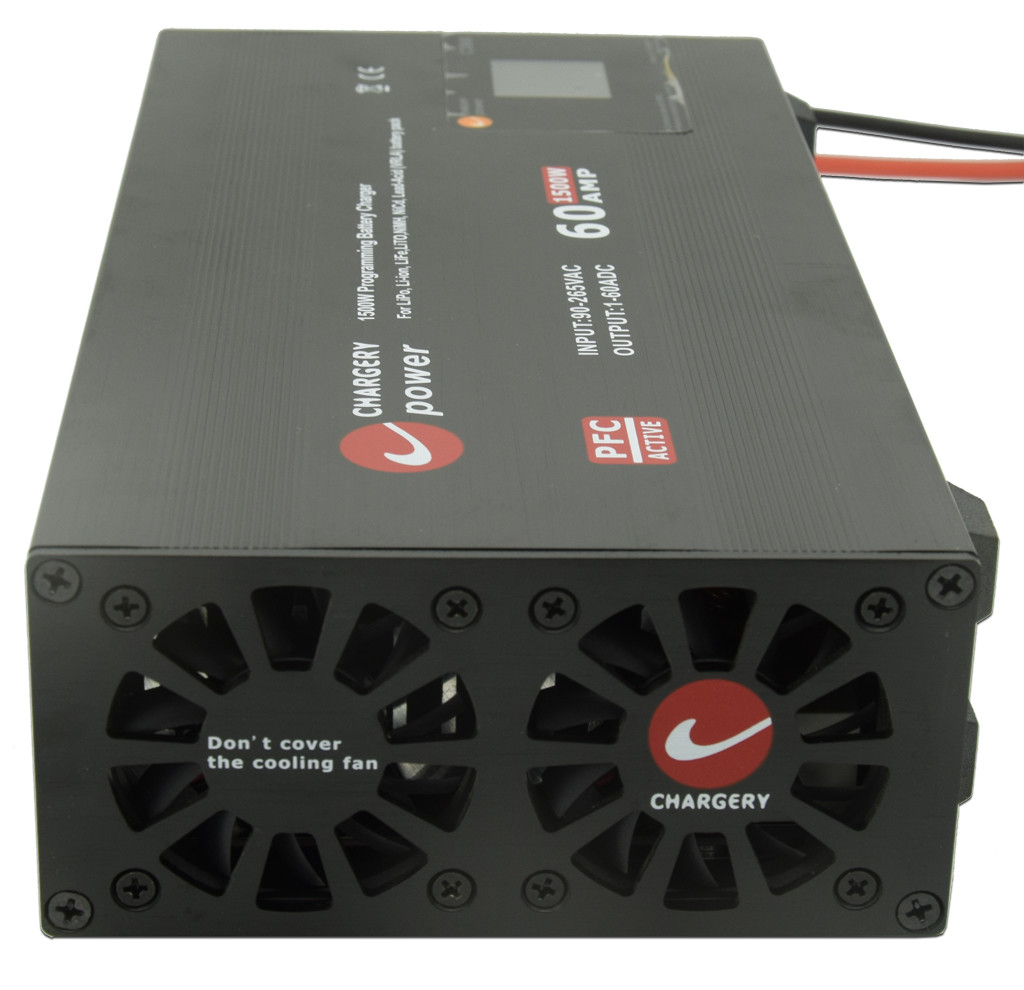

- 2 Ventiladores de arrefecimento inteligentes ligados e ajustam automaticamente a velocidade à temperatura

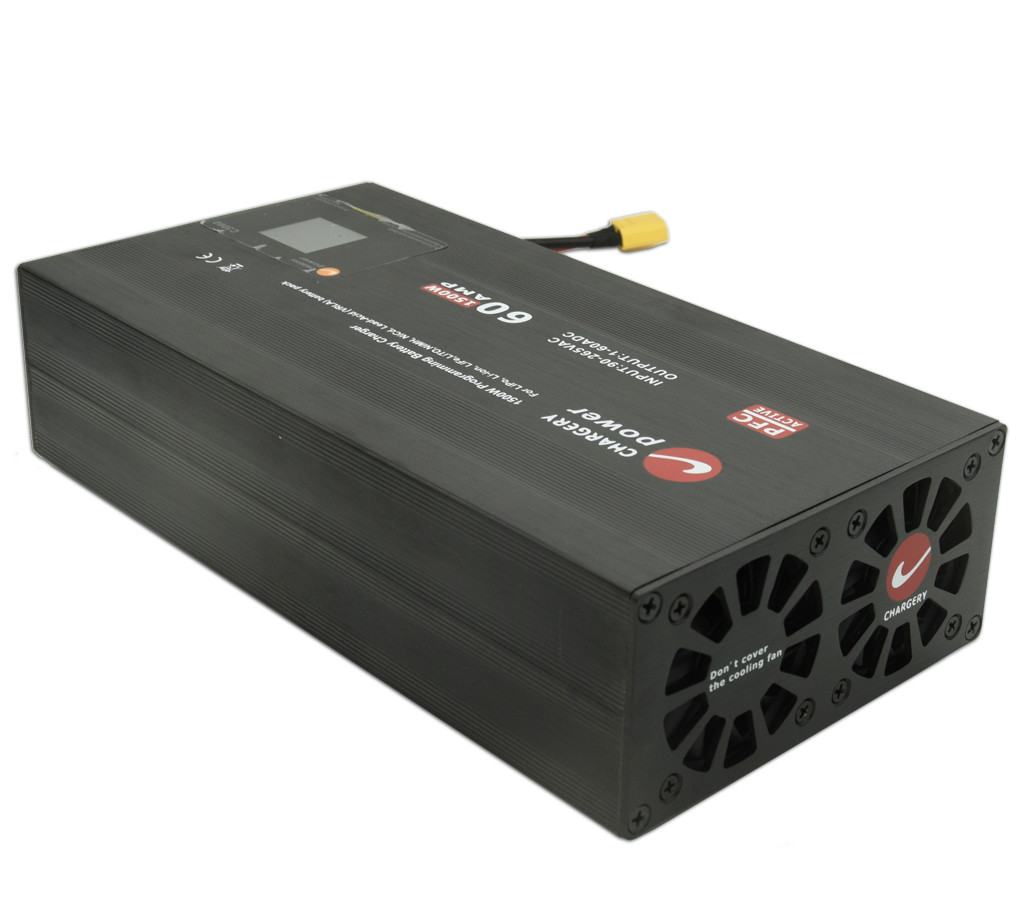

- Conector XT90 pode fluir 60A corrente de carregamento
- Garantia de 24 meses
.
Dois modelos estão disponíveis.
| Descrição da função |
Modelo |
| C3060A |
C3060B |
| 1.Controle remotocorrente de carga por dispositivo externo. |
√ |
|
| 2. Começar a carregar automaticamente (Carregamento automáticomodo) após ligação à fonte AC e à bateria ao carregador |
|
√ |
| 3.Reinicialização da cargaquando a tensão da bateria cai 5-10% |
|
√ |
| 4.Carga normalmodo, tipo de bateria de instalação, número de células e todos os parâmetros de carga |
√ |
√ |
| 5.Modo de alimentação, 10-30V ajustável, 1-60A ajustável |
√ |
√ |
| 6.Comunicem-se com o BMS.Corrente de carga controlada pelo BMS de carregamento, evitar qualquer tensão da célula de sobrecarregado |
√ |
√ |
Especificações
| Parâmetro de entrada |
Valor |
| Voltagem nominal |
AC110 / 220V |
| Voltagem permitida |
AC90 ~ 265V |
| Frequência nominal |
50/60 Hz |
| Frequência permitida |
47 ~ 63 Hz |
| Corrente máxima RMS |
18A @90V, 7,5A @220V |
| Eficiência |
94% a 65% de carga e 220Vac de entrada |
| PFCs ativos |
PF> 0,99 a 90VAC e 100% da carga; PF> 0,97 a 220VAC e 100% da carga |
| Parâmetro de saída |
Valor |
| Intervalo de tensão como SMPS |
10 ~ 30V programados |
| Precisão da tensão |
± 1% |
| Faixa de corrente como SMPS |
1 ~ 60A programado |
| Precisão atual |
± 1% |
| Voltagem de carga |
10-30V ajustável |
| Corrente de carga |
1-60A ajustável |
| Potência |
1500W no máximo. |
| Voltagem de onda |
150 mV |
Aplicação
- Aplicação em casa
- Bateria para bicicletas e motocicletas
- Bateria de motocicleta eléctrica
- E-Car battey
- Bateria de veículo eléctrico
- Bateria de UAV
- Bateria de drones
Operação
- Conecte o carregador à tomada AC de 110/220V
- Conecte a bateria ao carregador, confirme que a polaridade da ligação está correta.
- Verifique a leitura de tensão no LCD, confirme que está perto da tensão real da bateria, se a diferença for superior a 2V, verifique a conexão da bateria.
- Vire o botão, escolha o tipo de bateria
- Definir parâmetros de carga, incluindo contagem de células, corrente de carga, corrente final, tensão final, etc.
- Pressione o botão de comando durante 3 segundos, carregue e comece a carregar.
- Em qualquer momento, aperte o botão de comando novamente, para de carregar.
- Quando estiver totalmente carregado, será exibido o sinal DONE e o bip soará durante 10 segundos.
Trabalho no modo de alimentação
Proteção
| Tipo de protecção |
Limite de proteção/valor máximo, funcionamento |
| Protecção contra sobrevoltagem |
Acima de 2V, parar de carregar. |
| Sob protecção contra tensão |
Debaixo de 2V após pré-carregamento, não carregue |
| Proteção contra excesso de corrente |
Acima de 2A, parar de carregar. |
| Protecção contra sobrecarga de energia |
Mais de 1500W, pare de carregar. |
| Protecção contra a sobre-temperatura |
Sobre a configuração, parar de carregar. |
| Proteção contra curto-circuito |
Curto-circuito na saída por 1 segundo |
| Anti-faísca - proteger o terminal de danos |
Conecte a bateria ao carregador, não ocorram faíscas. |
| Conexão da bateria ao contrário |
Quando a bateria estiver ligada ao contrário, não mostre tensão, não carregue.
|
Lista de carregadores relacionados
| Modelo |
Tipo de bateria/contagem de células |
Corrente de carga |
Carregue a potência máxima. |
Adequado ao BMS |
| C6050 |
5S-14S LiFe e outros |
1-55A |
3000 W |
BMS8T, 16T |
| C3060 |
1S-8S LiFe e outros |
1-60A |
1500 W |
BMS8T |
| C6830 |
4S-16S Li-ION&LiFe e outros |
1-30A |
1500 W |
BMS16T |
| C10325 |
4S-24S Li-ION&LiFe, e outros |
1-25A |
1500 W |
BMS24T |
| C4012B |
1S-12S Li-ION&LiFe e outros |
1-40A na entrada AC |
1500 W |
Corrente de equilíbrio 1.2A ou 2A |
| 0.1-20A na entrada de CC |
1500 W |
Descarga a 0,1-40A 100W |
Pacote
- Unidade de base do carregador: 1pcs
- Cabo de alimentação: 1pcs
- Conector feminino XT-90: 1pcs
Perguntas frequentes
Posso pedir uma amostra do carregador?
A: Sim, nós damos as boas vindas a ordem de amostra para testar e verificar a qualidade.
E quanto ao tempo de entrega?
A: 3-5 dias para preparação de amostras, 5-10 dias úteis para produção em massa.
Q3. Você tem algum limite de MOQ para pedidos OEM?
A: MOQ baixo, 1pc para verificação de amostras está disponível.
Q4. Como envia as mercadorias e quanto tempo demora a chegada?
R: Envio por DHL, UPS, FedEx ou TNT. Demora 3-5 dias para chegar. Envio aéreo e marítimo também opcional.
Q5. Como proceder a uma encomenda de carregador?
R: Em primeiro lugar, informe-nos dos seus requisitos ou aplicação.
Em segundo lugar, citamos de acordo com as suas exigências ou as nossas sugestões.
Em terceiro lugar, confirma as amostras e deposita para encomenda formal.
Em quarto lugar, organizamos a produção.
P6. É permitido imprimir o meu logotipo no produto do carregador?
R: Sim. Por favor, informe-nos formalmente antes da nossa produção.
Q7: Você oferece garantia para os produtos?
R: Sim, oferecemos 2 anos de garantia aos nossos produtos.
Q8. Como lidar com o defeituoso?
R: Em primeiro lugar, nossos produtos são produzidos em rigoroso sistema de controle de qualidade e a taxa defeituosa será inferior a 0,2%.
Em segundo lugar, durante o período de garantia, enviaremos novas luzes com nova encomenda para pequenas quantidades.Vamos repará-los e enviá-los de novo para você ou podemos discutir a solução, incluindo uma nova chamada de acordo com a situação real..
P9. Por que a leitura de voltagem e corrente no LCD não é precisa?
R: A tensão e a corrente são calibradas antes do envio, caso contrário o carregador não funciona, por isso, por favor, verifique a conexão do fio de saída, quando a distância entre o SMPS e o seu dispositivo é um problema,Por favor, alongue o cabo AC NÃO alongue o cabo DC (cabo de saída). o comprimento do cabo de saída de 1 metro (10AWG) é sugerido, mais de 1 metro, afetará a precisão da tensão e da corrente, especialmente a 60A 1500W.
Por que não carregas a minha bateria?
R: se a leitura da tensão da bateria no LCD estiver sob configuração, ou se a bateria estiver excessivamente descarregada, ou se a configuração da contagem de células estiver errada, ou se a conexão da bateria estiver perdendo, o carregador não se carrega.Verifique a ligação da bateria., primeiro confirme a leitura de tensão no LCD está perto da tensão real da bateria, se não o carregador não carregar, se sim, por favor, definir parâmetros de carga e, em seguida, começar a carregar.
P11. O carregador pode se comunicar com outros BMS de marca?
R: Sim, há uma porta de controlo no carregador, para mais detalhes por favor contacte-nos.
Q12. Como evitar que qualquer célula seja sobrecarregada durante a carga?
A1: Instalado com BMS, BMS cortar a carga desligando o circuito de carregamento, como desligar DCC, relé, SSR.
A2: equipado com BMS de carregamento, BMS controle de carga de corrente até zero.
P13. O carregador pode funcionar sozinho sem BMS?
R: Sim, mas a bateria talvez esteja sobrecarregada.
O carregador pode monitorar a tensão de cada célula?
R: Não, o carregador monitora a tensão total da bateria e a corrente de carregamento, não pode monitorar a tensão de cada célula, portanto, se excluir o BMS ou outro painel de proteção, a bateria não é segura durante o carregamento.
P15. O carregador pode ser controlado por um dispositivo externo?
R: Sim, o dispositivo externo pode controlar a corrente de carregamento mesmo cortando a carga. é apenas para a versão A.
Q16.O carregador é compatível com a funcionalidade Plug and Play?
R: Sim, se você definir "carregamento automático" para ON durante o carregamento e carregamento por mais de 1 minuto, o carregador vai lembrar as configurações.Carregará automaticamente usando as configurações anteriores.Este modo é chamado de modo de carregamento AUTO, que funciona como um carregador normal ou geral.
Vantagem da empresa
Duas tecnologias essenciais
O carregador e a fonte de alimentação com alta potência e alta eficiência utilizam ZVS/ZCS eRectificação sincrónicapara atingir 94%alta eficiênciaA MCU controla a tensão de saída e a corrente, permitindo que todos osParâmetros de cargapara ser programado.
O BMS tem alta precisão e mede a tensão da célula, a corrente de carga e descarga e a temperatura da bateria usando um ADC de 12 ou 16 bits.
Carregamento BMS e Carregador comunicam-se entre si, eliminando a necessidade de cortar o carregamento através de Open DCC ou relé.tempo de cargaeProlonga a duração da bateria, sem a necessidade de instalar DCC ou relé para cortar a carga quando qualquer célula atinge a sua tensão máxima.
Perfil de carregamento
A CHARGERY é uma empresa que é quase única no mercado de UAV (modelo RC, grandes drones) e EV (e-bike, e-motorcycle, e-scooter).
Desde 2006, estamos focados no desenvolvimento de carregadores de alta potência (até 60A 3000W),carregadores de balanço(entrada AC, entrada DC e entrada dupla AC/DC) e unidades BMS de 800 A para baterias LiPo/LiFe/LiTO de até 24 S.
Os carregadores de carregamento podem carregar qualquer tipo de bateria química, incluindo LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD e Pb (ácido de chumbo, bateria VRLA).corrente de carga,tensão final, ecorrente finalTodos podem ser programados, e os carregadores possuem anti-chamas eProteção de polaridade inversaQuando as baterias de alta tensão estiverem ligadas ao carregador ou ao inversor/carregador.
As unidades BMS de carregamento podem suportar até 800A de carga ecorrente de descarga, com um sistema deContactor de CC(DCC) que inclui um circuito de supressão de sobretensão.
