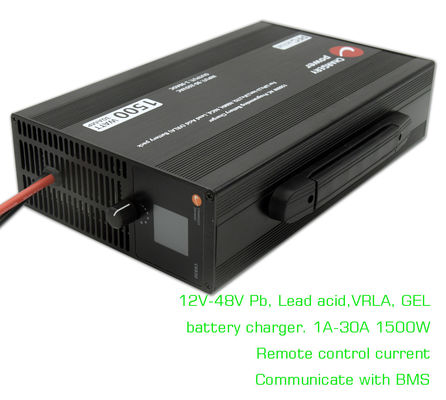

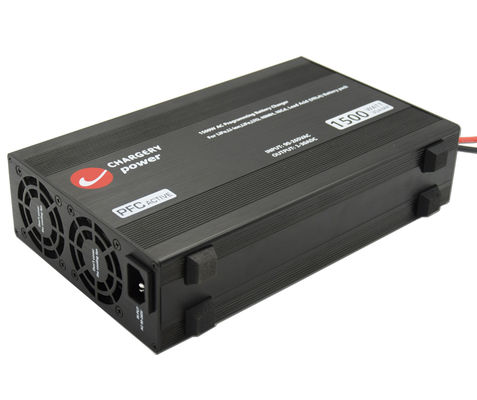

24V 36V 48V Pb VRLA ácido de chumbo Bateria carregador SMPS para E-bike e-motor 1A a 30A ajustável
O carregador de bateria C6830B é uma solução de carregamento confiável e de alta qualidade, projetada especificamente para sistemas de bateria em veículos elétricos.Com capacidade para carregar até 16S baterias de lítio a 30A e 1500W a AC90V~265V,

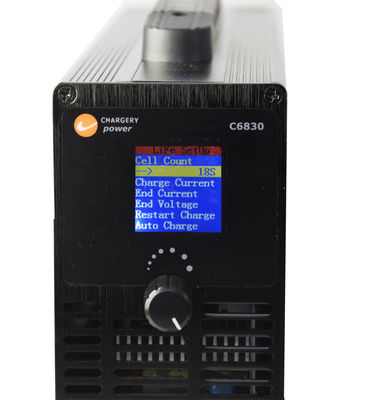

Modo de funcionamento
Modo de funcionamento | Descrição | Tipo de bateria |
carga | O utilizador deve selecionar o tipo de bateria, definir a contagem de células, carga de corrente, corrente final, tensão final por célula, recomeço de carga e carga automática, bateria de carga de 5 fases para qualquer SOC | LiPo, Li-ION, NCM, LiFe, LiTo, NiMh, NiCD, Pb/ácido de chumbo/VRLA |
Reinicialização da carga | Ativar Carregamento de reinicialização, quando a voltagem da bateria cair para 5%, a carga recomeçará | |
Carregamento automático | ativar carregamento automático, não precisa definir nada, quando a bateria se conecta ao carregador, o carregador começará a carregar de acordo com as predefinições automaticamente | |
Carga do comando remoto | corrente de carregamento do dispositivo de comando externo, arranque ou parada | |
fonte de alimentação | trabalho como SMPS, PSU, tensão de saída e corrente pode ser definido | Não conecte nenhuma bateria ao carregador |
Dois modelos estão disponíveis.
Descrição da função | Modelo | |
C6830A | C6830B | |
1.Controle remotocorrente de carga por dispositivo externo. | √ | |
2. Começar a carregar automaticamente (Carregamento automáticomodo) após ligação à fonte AC e à bateria ao carregador | √ | |
3.Reinicialização da cargaquando a tensão da bateria cai 5-10% | √ | |
4.Carga normalmodo, tipo de bateria de instalação, número de células e todos os parâmetros de carga | √ | √ |
5.Modo de alimentação, 10-60V ajustável, 5-30A ajustável | √ | √ |
6.Comunicem-se com o BMS.Corrente de carga controlada pelo BMS de carregamento, evitar qualquer tensão da célula de sobrecarregado | √ | √ |
Especificações
Parâmetro de entrada | Valor |
Voltagem nominal | AC110 / 220V |
Voltagem permitida | AC90 ~ 265V |
Frequência nominal | 50/60 Hz |
Frequência permitida | 47 ~ 63 Hz |
Corrente máxima RMS | 18A @90V, 7,5A @220V |
Eficiência | 94% a 65% de carga e 220Vac de entrada |
PFCs ativos | PF> 0,99 a 90VAC e 100% da carga; PF> 0,97 a 220VAC e 100% da carga |
Parâmetro de saída | Valor |
Precisão da tensão | ± 1% |
Precisão atual | ± 1% |
Voltagem de carga | Bateria de chumbo-ácido de 12V 24V 36V 48V selecionável |
Corrente de carga | 1-30A ajustável |
Potência | 1500W no máximo. |
Voltagem de onda | 150 mV |
Aplicação
Operação
Proteção
Tipo de protecção | Limite de proteção/valor máximo, funcionamento |
Protecção contra sobrevoltagem | Acima de 2V, parar de carregar. |
Sob protecção contra tensão | Debaixo de 2V após pré-carregamento, não carregue |
Proteção contra excesso de corrente | Acima de 2A, parar de carregar. |
Protecção contra sobrecarga de energia | Mais de 1500W, pare de carregar. |
Protecção contra a sobre-temperatura | Sobre a configuração, parar de carregar. |
Proteção contra curto-circuito | Curto-circuito na saída por 1 segundo |
Anti-faísca - proteger o terminal de danos | Conecte a bateria ao carregador, não ocorram faíscas. |
Conexão da bateria ao contrário | Quando a bateria estiver ligada ao contrário, não mostre tensão, não carregue. |
Conectores de corrente alternada e de corrente contínua
Plug AC e conectores DC podem ser personalizados, o abaixo é opcional, se você não tem requisitos especiais, vamos enviar-lhe cabo AC geral com plugue AC padrão de acordo com o seu navio-para endereço,e o conector padrão é XT90 masculino, o conector feminino XT90 é enviado juntos, para que você possa estender o cabo DC para combinar com o conector da bateria, o comprimento do cabo DC deve ser inferior a 1 metro, e 14AWG pelo menos.
Pacote
Modelo | Tipo de bateria/contagem de células | Corrente de carga | Carregue a potência máxima. | Adequado ao BMS |
C6050 | 5S-14S LiFe e outros | 1-55A | 3000 W | BMS8T, 16T |
C3060 | 1S-8S LiFe e outros | 1-60A | 1500 W | BMS8T |
C6830 | 4S-16S Li-ION&LiFe e outros | 1-30A | 1500 W | BMS16T |
C10325 | 4S-24S Li-ION&LiFe, e outros | 1-25A | 1500 W | BMS24T |
C4012B | 1S-12S Li-ION&LiFe e outros | 1-40A na entrada AC | 1500 W | Corrente de equilíbrio 1.2A ou 2A |
0.1-20A na entrada de CC | 1500 W | Descarga a 0,1-40A 100W |
Perguntas frequentes
Posso pedir uma amostra do carregador?
A: Sim, nós damos as boas vindas a ordem de amostra para testar e verificar a qualidade.
E quanto ao tempo de entrega?
A: 3-5 dias para preparação de amostras, 5-10 dias úteis para produção em massa.
Q3. Você tem algum limite de MOQ para pedidos OEM?
A: MOQ baixo, 1pc para verificação de amostras está disponível.
Q4. Como envia as mercadorias e quanto tempo demora a chegada?
R: Envio por DHL, UPS, FedEx ou TNT. Demora 3-5 dias para chegar. Envio aéreo e marítimo também opcional.
Q5. Como proceder a uma encomenda de carregador?
R: Em primeiro lugar, informe-nos dos seus requisitos ou aplicação.
Em segundo lugar, citamos de acordo com as suas exigências ou as nossas sugestões.
Em terceiro lugar, confirma as amostras e deposita para encomenda formal.
Em quarto lugar, organizamos a produção.
P6. É permitido imprimir o meu logotipo no produto do carregador?
R: Sim. Por favor, informe-nos formalmente antes da nossa produção.
Q7: Você oferece garantia para os produtos?
R: Sim, oferecemos 2 anos de garantia aos nossos produtos.
Q8. Como lidar com o defeituoso?
R: Em primeiro lugar, nossos produtos são produzidos em rigoroso sistema de controle de qualidade e a taxa defeituosa será inferior a 0,2%.
Em segundo lugar, durante o período de garantia, enviaremos novas luzes com nova encomenda para pequenas quantidades.Vamos repará-los e enviá-los de novo para você ou podemos discutir a solução, incluindo uma nova chamada de acordo com a situação real..
P9. Por que a leitura de voltagem e corrente no LCD não é precisa?
R: A tensão e a corrente são calibradas antes do envio, caso contrário o carregador não funciona, por isso, por favor, verifique a conexão do fio de saída, quando a distância entre o SMPS e o seu dispositivo é um problema,Por favor, alongue o cabo AC NÃO alongue o cabo DC (cabo de saída). o comprimento do cabo de saída de 1 metro (10AWG) é sugerido, mais de 1 metro, afetará a precisão da tensão e da corrente, especialmente a 30A 1500W.
Por que não carregas a minha bateria?
R: se a leitura da tensão da bateria no LCD estiver sob configuração, ou se a bateria estiver excessivamente descarregada, ou se a configuração da contagem de células estiver errada, ou se a conexão da bateria estiver perdendo, o carregador não se carrega.Verifique a ligação da bateria., primeiro confirme a leitura de tensão no LCD está perto da tensão real da bateria, se não o carregador não carregar, se sim, por favor, definir parâmetros de carga e, em seguida, começar a carregar.
P11. O carregador pode se comunicar com outros BMS de marca?
R: Sim, há uma porta de controlo no carregador, para mais detalhes por favor contacte-nos.
Q12. Como evitar que qualquer célula seja sobrecarregada durante a carga?
A1: Instalado com BMS, BMS cortar a carga desligando o circuito de carregamento, como desligar DCC, relé, SSR.
A2: equipado com BMS de carregamento, BMS controle de carga de corrente até zero.
P13. O carregador pode funcionar sozinho sem BMS?
R: Sim, mas a bateria talvez esteja sobrecarregada.
O carregador pode monitorar a tensão de cada célula?
R: Não, o carregador monitora a tensão total da bateria e a corrente de carregamento, não pode monitorar a tensão de cada célula, portanto, se excluir o BMS ou outro painel de proteção, a bateria não é segura durante o carregamento.
P15. O carregador pode ser controlado por um dispositivo externo?
R: Sim, o dispositivo externo pode controlar a corrente de carregamento mesmo cortando a carga. é apenas para a versão A.
Q16.O carregador é compatível com a funcionalidade Plug and Play?
R: Sim, se você definir "carregamento automático" para ON durante o carregamento e carregamento por mais de 1 minuto, o carregador vai lembrar as configurações.Carregará automaticamente usando as configurações anteriores.Este modo é chamado de modo de carregamento AUTO, que funciona como um carregador normal ou geral.
Vantagem da empresa
O carregador e a fonte de alimentação com alta potência e alta eficiência utilizam ZVS/ZCS eRectificação sincrónicapara atingir 94%alta eficiênciaA MCU controla a tensão de saída e a corrente, permitindo que todos osParâmetros de cargapara ser programado.
O BMS tem alta precisão e mede a tensão da célula, a corrente de carga e descarga e a temperatura da bateria usando um ADC de 12 ou 16 bits.
Carregamento BMS e Carregador comunicam-se entre si, eliminando a necessidade de cortar o carregamento através de Open DCC ou relé.tempo de cargaeProlonga a duração da bateria, sem a necessidade de instalar DCC ou relé para cortar a carga quando qualquer célula atinge a sua tensão máxima.
A CHARGERY é uma empresa que é quase única no mercado de UAV (modelo RC, grandes drones) e EV (e-bike, e-motorcycle, e-scooter).
Desde 2006, estamos focados no desenvolvimento de carregadores de alta potência (até 60A 3000W),carregadores de balanço(entrada AC, entrada DC e entrada dupla AC/DC) e unidades BMS de 800 A para baterias LiPo/LiFe/LiTO de até 24 S.
Os carregadores de carregamento podem carregar qualquer tipo de bateria química, incluindo LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD e Pb (ácido de chumbo, bateria VRLA).corrente de carga,tensão final, ecorrente finalTodos podem ser programados, e os carregadores possuem anti-chamas eProteção de polaridade inversaQuando as baterias de alta tensão estiverem ligadas ao carregador ou ao inversor/carregador.
As unidades BMS de carregamento podem suportar até 800A de carga ecorrente de descarga, com um sistema deContactor de CC(DCC) que inclui um circuito de supressão de sobretensão.
