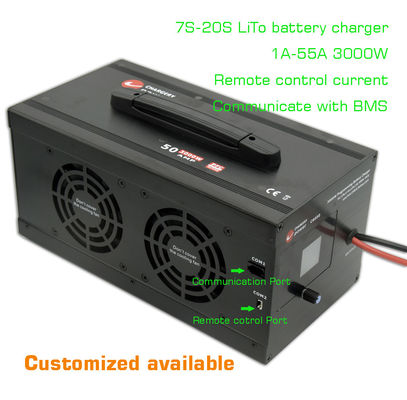

54V 3000W 20S LTO LiTo Battery Charger para e-bike e-motorcycle 7S-20S 1- 55A, adequado para bateria de química múltipla como abaixo.
Tipo de bateria | Contagem de células | Voltagem de saída/V | Carga terminal Voltagem por célula | Corrente de carga | Corrente de carga terminal/A | Modo de carga | ||
Minha. | Tipo | Max. - O quê? | ||||||
LiPo | 4S-13S | 10-55 | 2.75 | 4.2 | 4.25 | 1.0-55A | 5 a 60% | Precarga, CC/CV e manutenção |
Lítio-íon | 4S-13S | 10-55 | 2.5 | 4.1 | 4.15 | |||
Vida | 5S-14S | 10-55 | 2.0 | 3.65 | 3.7 | |||
LiTo | 7S-20S | 10-55 | 1.5 | 2.7 | 2.7 | |||
Pb | 6S-22S | 10-55 | 1.75 | 2.4 | 2.5 | |||
- tensão delta/mV | ||||||||
Minha. | Tipo | Max. - O quê? | ||||||
NiMH/NiCd | Auto | 10-55 | 150 | 300 | 1000 | CC |

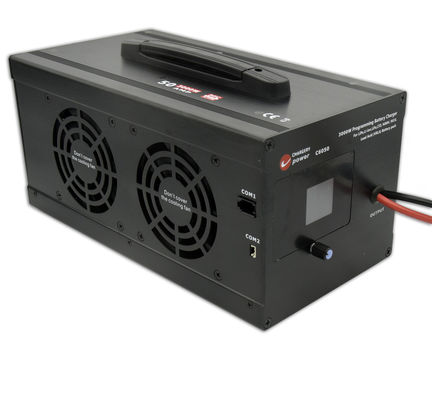

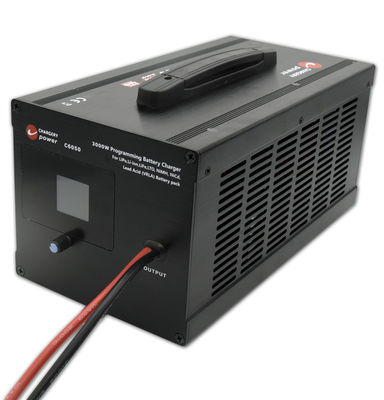

O carregador de baterias C6050 foi especificamente concebido para fornecer carregamento confiável e de alta qualidade para sistemas de baterias em veículos de propulsão elétrica.É um carregador de alta eficiência que pode operar em uma ampla faixa de tensão de entrada, fornecendo uma saída de 3000W a AC90V~265V mantendo um tamanho compacto.
O carregador incorpora muitas tecnologias inovadoras que ajudam a atingir uma eficiência de até 94%, mantendo a temperatura interna abaixo de 50°C.
O carregador é capaz de carregar vários tipos de baterias químicas, eParâmetros de cargaO ecrã LCD exibe os dados da bateria e monitora o processo de carregamento total.
Características
O carregador de bateriaC6050É uma solução avançada de carregamento, concebida especificamente para sistemas fotovoltaicos, com funções de corrente de carregamento e de carregamento automático a controlo remoto.
O controlo inteligente da tensão e da corrente de saída é conseguido através de um microprocessador que é submetido a uma calibração de 100% antes da entrega para obter uma precisão de ± 1% na tensão e na corrente.O carregador também apresentaPFCs ativos, o que resulta emCorrente de entrada ACe menos interferência, ao mesmo tempo em que se ajustamRegulamento da Comissão Europeian.o 278/2009 eEnergy StarVersão 2.0.
A operação AC 90-265V em todo o mundo elimina a necessidade de qualquer interruptor alternativo, garantindo uma operação segura e confiável em todo o mundo.menos de 1 W no modo de marcha lenta e em modo de espera, aumenta ainda mais a sua eficiência.

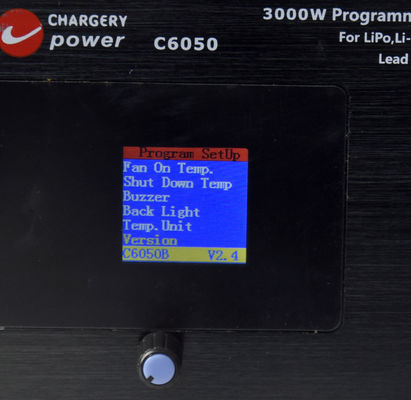

O carregador tem uma eficiência de conversão de até 94%.tensão de saída programávelde 12 V a 55 V ecorrente de saída programáveldo 1A ao 55A. O LCD a cores TFT exibe em tempo real a tensão de saída, a corrente, a potência e a temperatura interna.
As características de segurança incluem sobrecorrência, sobrevoltagem, sobrecarga, sobre-temperatura e proteção contra curto-circuito na saída, tornando o carregador mais seguro e confiável.

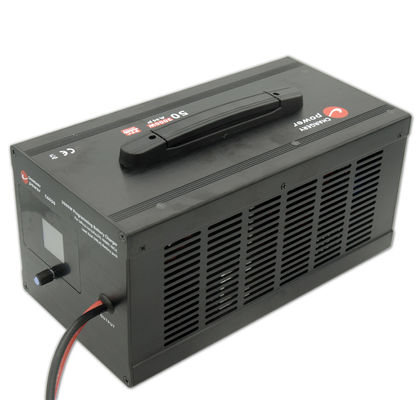

O carregador tem doisVentiladores de arrefecimento inteligentesque ligam e ajustam a velocidade automaticamente com base na temperatura.
Dois modelos estão disponíveis.
Descrição da função | Modelo | |
C6050A | C6050B | |
1.Controle remotocorrente de carga por dispositivo externo. | √ | |
2. Começar a carregar automaticamente (Carregamento automáticomodo) após ligação à fonte AC e à bateria ao carregador | √ | |
3.Reinicialização da cargaquando a tensão da bateria cai 5-10% | √ | |
4.Carga normalmodo, tipo de bateria de instalação, número de células e todos os parâmetros de carga | √ | √ |
5.Modo SMPS, 12-55V ajustável, 1-55A ajustável | √ | √ |
6.Comunicem-se com o BMS.Corrente de carga controlada pelo BMS de carregamento, evitar qualquer tensão da célula de sobrecarregado | √ | √ |
Se a bateria estiver profundamente descarregada ou se a contagem de células estiver reduzida, serão apresentadas as informações abaixo.
Especificações
Parâmetro de entrada | Valor |
Voltagem nominal | AC110 / 220V |
Voltagem permitida | AC90 ~ 265V |
Frequência nominal | 50/60 Hz |
Frequência permitida | 47 ~ 63 Hz |
Corrente máxima RMS | 32A @90V, 15,5A @220V |
Eficiência | 94% a 65% de carga e 220Vac de entrada |
PFCs ativos | PF> 0,99 a 90VAC e 100% da carga; PF> 0,97 a 220VAC e 100% da carga |
Parâmetro de saída | Valor |
Intervalo de tensão como SMPS | 12 ~ 55V programados |
Precisão da tensão | ± 1% |
Faixa de corrente como SMPS | 1 ~ 55A programado |
Precisão atual | ± 1% |
Voltagem de carga | 10-55V ajustável |
Corrente de carga | 1-55A ajustável |
Potência | 3000W no máximo. |
Voltagem de onda | 180 mV |
Aplicação
Operação
Proteção
Tipo de protecção | Limite de proteção/valor máximo, funcionamento |
Protecção contra sobrevoltagem | Acima de 2V, parar de carregar. |
Sob protecção contra tensão | Debaixo de 2V após pré-carregamento, não carregue |
Proteção contra excesso de corrente | Acima de 2A, parar de carregar. |
Protecção contra sobrecarga de energia | Mais de 3050W, pare de carregar. |
Protecção contra a sobre-temperatura | Sobre a configuração, parar de carregar. |
Proteção contra curto-circuito | Curto-circuito na saída por 1 segundo |
Anti-faísca - proteger o terminal de danos | Conecte a bateria ao carregador, não ocorram faíscas. |
Conexão da bateria ao contrário | Quando a bateria estiver ligada ao contrário, não mostre tensão, não carregue. |
O carregador está equipado com o BMS16T, ou BMS16P que é o Sistema de Gestão de Bateria, pode monitorar cada célula de tensão, bateria de tensão, carga e descarga de corrente,temperatura da bateria e impedância de cada célula no pacote de baterias de 8S a 16S.
Corrente de carga do comando remoto
Por favor, veja o vídeo da operação nohttps://youtu.be/KDD-QWLkFQc
Modelo | Tipo de bateria/contagem de células | Corrente de carga | Carregue a potência máxima. | Adequado ao BMS |
C6050 | 5S-14S LiFe e outros | 1-55A | 3000 W | BMS8T, 16T |
C3060 | 1S-8S LiFe e outros | 1-60A | 1500 W | BMS8T |
C6830 | 4S-16S Li-ION&LiFe e outros | 1-30A | 1500 W | BMS16T |
C10325 | 4S-24S Li-ION&LiFe, e outros | 1-25A | 1500 W | BMS24T |
C4012B | 1S-12S Li-ION&LiFe e outros | 1-40A na entrada AC | 1500 W | Corrente de equilíbrio 1.2A ou 2A |
0.1-20A na entrada de CC | 1500 W | Descarga a 0,1-40A 100W |
Pacote
Perguntas frequentes
Posso pedir uma amostra do carregador?
A: Sim, nós damos as boas vindas a ordem de amostra para testar e verificar a qualidade.
E quanto ao tempo de entrega?
A: 3-5 dias para preparação de amostras, 5-10 dias úteis para produção em massa.
Q3. Você tem algum limite de MOQ para pedidos OEM?
A: MOQ baixo, 1pc para verificação de amostras está disponível.
Q4. Como envia as mercadorias e quanto tempo demora a chegada?
R: Envio por DHL, UPS, FedEx ou TNT. Demora 3-5 dias para chegar. Envio aéreo e marítimo também opcional.
Q5. Como proceder a uma encomenda de carregador?
R: Em primeiro lugar, informe-nos dos seus requisitos ou aplicação.
Em segundo lugar, citamos de acordo com as suas exigências ou as nossas sugestões.
Em terceiro lugar, confirma as amostras e deposita para encomenda formal.
Em quarto lugar, organizamos a produção.
P6. É permitido imprimir o meu logotipo no produto do carregador?
R: Sim. Por favor, informe-nos formalmente antes da nossa produção.
Q7: Você oferece garantia para os produtos?
R: Sim, oferecemos 2 anos de garantia aos nossos produtos.
Q8. Como lidar com o defeituoso?
R: Em primeiro lugar, nossos produtos são produzidos em rigoroso sistema de controle de qualidade e a taxa defeituosa será inferior a 0,2%.
Em segundo lugar, durante o período de garantia, enviaremos novas luzes com nova encomenda para pequenas quantidades.Vamos repará-los e enviá-los de novo para você ou podemos discutir a solução, incluindo uma nova chamada de acordo com a situação real..
P9. Por que a leitura de voltagem e corrente no LCD não é precisa?
R: A tensão e a corrente são calibradas antes do envio, caso contrário o carregador não funciona, por isso, por favor, verifique a conexão do fio de saída, quando a distância entre o SMPS e o seu dispositivo é um problema,Por favor, alongue o cabo AC NÃO alongue o cabo DC (cabo de saída). o comprimento do cabo de saída de 1 metro (10AWG) é sugerido, mais de 1 metro, afetará a precisão da tensão e da corrente, especialmente a 60A 1500W.
Por que não carregas a minha bateria?
R: se a leitura da tensão da bateria no LCD estiver sob configuração, ou se a bateria estiver excessivamente descarregada, ou se a configuração da contagem de células estiver errada, ou se a conexão da bateria estiver perdendo, o carregador não se carrega.Verifique a ligação da bateria., primeiro confirme a leitura de tensão no LCD está perto da tensão real da bateria, se não o carregador não carregar, se sim, por favor, definir parâmetros de carga e, em seguida, começar a carregar.
P11. O carregador pode se comunicar com outros BMS de marca?
R: Sim, há uma porta de controlo no carregador, para mais detalhes por favor contacte-nos.
Q12. Como evitar que qualquer célula seja sobrecarregada durante a carga?
A1: Instalado com BMS, BMS cortar a carga desligando o circuito de carregamento, como desligar DCC, relé, SSR.
A2: equipado com BMS de carregamento, BMS controle de carga de corrente até zero.
P13. O carregador pode funcionar sozinho sem BMS?
R: Sim, mas a bateria talvez esteja sobrecarregada.
O carregador pode monitorar a tensão de cada célula?
R: Não, o carregador monitora a tensão total da bateria e a corrente de carregamento, não pode monitorar a tensão de cada célula, portanto, se excluir o BMS ou outro painel de proteção, a bateria não é segura durante o carregamento.
P15. O carregador pode ser controlado por um dispositivo externo?
R: Sim, o dispositivo externo pode controlar a corrente de carregamento mesmo cortando a carga. é apenas para a versão A.
Q16.O carregador é compatível com a funcionalidade Plug and Play?
R: Sim, se você definir "carregamento automático" para ON durante o carregamento e carregamento por mais de 1 minuto, o carregador vai lembrar as configurações.Carregará automaticamente usando as configurações anteriores.Este modo é chamado de modo de carregamento AUTO, que funciona como um carregador normal ou geral.
Vantagem da empresa
O carregador e a fonte de alimentação com alta potência e alta eficiência utilizam ZVS/ZCS eRectificação sincrónicapara atingir 94%alta eficiênciaA MCU controla a tensão de saída e a corrente, permitindo que todos osParâmetros de cargapara ser programado.
O BMS tem alta precisão e mede a tensão da célula, a corrente de carga e descarga e a temperatura da bateria usando um ADC de 12 ou 16 bits.
Carregamento BMS e Carregador comunicam-se entre si, eliminando a necessidade de cortar o carregamento através de Open DCC ou relé.tempo de cargaeProlonga a duração da bateria, sem a necessidade de instalar DCC ou relé para cortar a carga quando qualquer célula atinge a sua tensão máxima.
A CHARGERY é uma empresa que é quase única no mercado de UAV (modelo RC, grandes drones) e EV (e-bike, e-motorcycle, e-scooter).
Desde 2006, estamos focados no desenvolvimento de carregadores de alta potência (até 60A 3000W),carregadores de balanço(entrada AC, entrada DC e entrada dupla AC/DC) e unidades BMS de 800 A para baterias LiPo/LiFe/LiTO de até 24 S.
Os carregadores de carregamento podem carregar qualquer tipo de bateria química, incluindo LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD e Pb (ácido de chumbo, bateria VRLA).corrente de carga,tensão final, ecorrente finalTodos podem ser programados, e os carregadores possuem anti-chamas eProteção de polaridade inversaQuando as baterias de alta tensão estiverem ligadas ao carregador ou ao inversor/carregador.
As unidades BMS de carregamento podem suportar até 800A de carga ecorrente de descarga, com um sistema deContactor de CC(DCC) que inclui um circuito de supressão de sobretensão.
