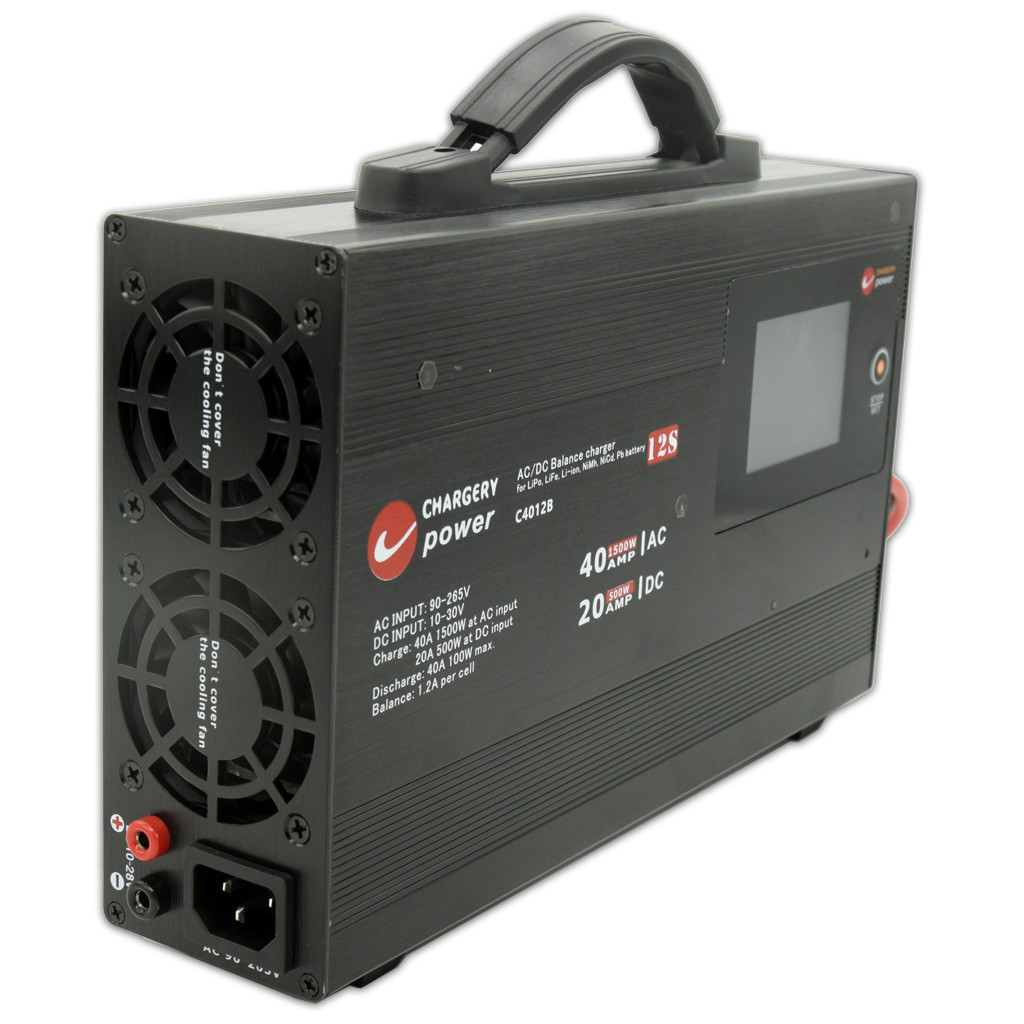

2V 36V PB VRLA Lipo Bateria AC DC Balance Charger Descarregador 4S

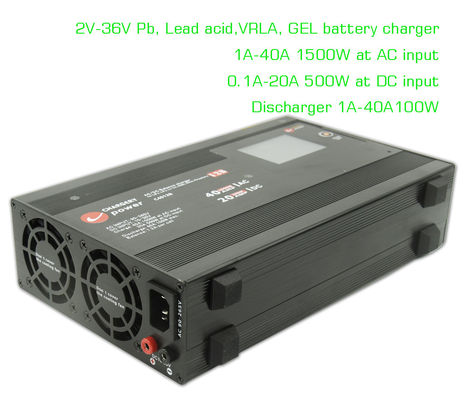

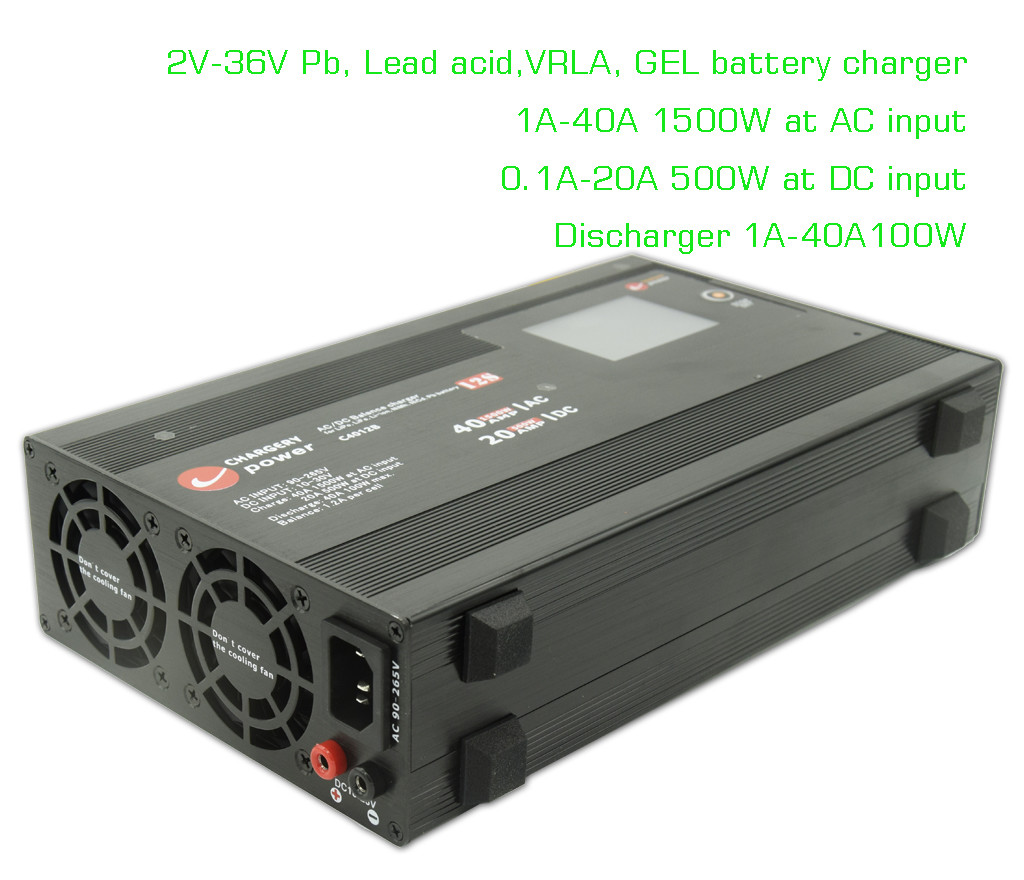

36V 1500W ajustável Pb VRLA Ácido de Chumbo GEL Bateria Balanceador Carregador Descarregador 2V 12V 24V 36V 40A

adequado para a bateria de química múltipla, conforme indicado abaixo.

Em "C4012B",Csignifica carregador,BSignifica Balanceador, 40 significa 40A corrente de carga máxima de 40A, 12 significa até 12 células em série.

O C4012B não é simplesmente uma unidade de carregamento, descarga, equilíbrio, SMPS (PSU, fonte de alimentação), mas também umCarregador de balançoO sistema operacional é um sistema que oferece oito modos de operação.Modo de carga,quando o utilizador deve selecionar o tipo de bateria, definir a contagem de células,corrente de carga,corrente final,tensão finalO fio de descarga da bateria deve ser ligado à unidade para este modo.

Uma das principais vantagens do carregador C4012B é a sua capacidade de carregar vários tipos de baterias, incluindo LiPo, LiHV, LiTo, LiFe, NMC, Pb, VRLA, NiMh e NiCd.tensão terminalO dispositivo também permite a configuração de uma bateria de corrente de carga para carregamento de diferentes voltagens e capacidades.Parâmetros de cargaDurante o carregamento, o ecrã LCD mostra a tensão da bateria, a corrente de carregamento, a capacidade carregada,tempo de carga, e temperatura da bateria, fornecendo informações claras e precisas.

O C4012B oferece os mesmos modos de operação independentemente de estar ligado a uma entrada AC ou DC, tornando-se uma unidade mais versátil do que aquelas que apenas suportam entrada AC ou DC.

Quando conectado a uma entrada AC de 100-240V, o C4012B pode carregar e equilibrar qualquer pacote de baterias de lítio a 40A e 1500W, fornecendo uma poderosa solução de carregamento.

O carregador Chargery C4012B está equipado com tecnologia avançada de conversão DC/DC sincronizada de impulso de buck, resultando em um circuito de conversão de potência de alta potência, alta corrente e alto desempenho.

Com uma potência máxima de carga de até 40 A e 1500 W na entrada AC e 20 A e 500 W na entrada DC, a unidade pode efetivamente lidar com os requisitos de carregamento de alta potência.A corrente máxima de carga/descarga é até 40 A, fazendo-oa)uma solução de carregamento potente e uma capacidade de bateria de teste.

A tela LCD TFT do carregador fornece uma riqueza de informações, incluindo corrente, tensão, potência, capacidade, tempo,estado de trabalho, temperatura, e muito mais.Atualizações de programas de firmwareatravés da porta USB.

Com operação AC 90-265V em todo o mundo, o carregador elimina a necessidade de qualquer interruptor alternativo, garantindo uma operação segura e confiável em todo o mundo.O consumo de energia do carregador é inferior a 1 W quando não se executa nenhum programa no modo de entrada CA.

O carregador...eficiência de conversãoÉ de até 94% no modo de entrada AC e 96% no modo de entrada DC.Ventiladores de arrefecimento inteligentesque se ligam automaticamente em função da temperatura e utilizam ZVS/ZCS eRectificação sincrónicapara a máxima eficiência.

Bloqueio

Proteção

Além de se proteger contra danos, o carregador é concebido comprotecção de segurança óptimaA Comissão considera que a aplicação de medidas de segurança é essencial para garantir a segurança dos consumidores.

• Proteção de polaridade inversa tanto na entrada como na saída,
• Proteção anti-chamas na entrada e saída,
• Proteção contraligações erradas da bateria,tempo de carga excessivo, capacidade de carga excessiva e temperatura da bateria,
• Assim como proteção contra temperaturas excessivas durante a carga, descarga e equilíbrio.
• Também tem proteção contra curto-circuito na saída, tornando-o um dispositivo mais seguro e confiávelsolução de carga.

Certificação

O carregador é homologado pelo CE e está em conformidade com:Directiva EMCO presente regulamento entra em vigor no dia seguinte ao da sua publicação no Jornal Oficial da União.

Entrada AC

1. Voltagem nominal: AC110 / 220V
2. Voltagem permitida: AC90 ~ 265V
3. Frequência nominal. :50/60Hz
4. Frequência permitida: 47-63 Hz
5. Corrente máxima: 18A @90V, 7,5A @220V
6. Eficiência: 94% a 65% de carga e 220Vac.
7. PFC ativo: PF>0,99 a 90VAC e 100% da carga; PF>0,97 a 220VAC e 100% da carga

Entrada de CC

1. Voltagem nominal: CC 10-30V, 35V no máximo.
2. Corrente nominal: 25A máximo

Operação

1. Conecte o carregador à tomada AC ou tomada DC
2. Conecte o conector de equilíbrio da bateria ao carregador
3. Conectar o fio de carga da bateria ao carregador
4. Escolha o tipo de bateria.
5. Escolher o modo de funcionamento (programa de funcionamento),
6. definir parâmetros de funcionamento,
7. Comecem a operar.

Manual

Manual do produto C4012B V1.30

Vídeo

O seguinte é carregar a bateria 12S LTO com o carregador.

Por favor, veja o vídeo da carga.

Pacote

• Unidade de carregamento: 1pcs
• Cabo de alimentação para CC: 1pcs, cabo AWG14, comprimento 600mm com conector masculino de ouro de 4mm
• Cabo de alimentação para CA: 1pcs, cabo AWG14, comprimento 1500mm
• Linha de dados USB: 1pcs
• Fios de detecção de temperatura: 1pcs
• Fios do adaptador: 2pcs, conecte o carregador à placa do adaptador
• Tabela de adaptadores: 2 unidades
• XT-90 conector feminino: 1pcs

Diagrama de ligação

Diagrama de ligação da bateria 2 6S

Configurações de carga

Medição da resistência interna da célula

Interface principal

Adaptador para diferentes baterias

Aplicação

• Aplicação em casa
• Carregador de bateria para bicicletas e scooters.
• Carregador de baterias para motocicletas eléctricas
• Carregador de baterias para drones
• Carregador de baterias de veículos aéreos não tripulados (UAV);
• Carregador de baterias de drones não tripulados
• Sistema PEV
• Sistema BMS
• Teste de bateria

Nosso carregador tem uma ampla gama de aplicações, incluindo o carregamento de baterias de fosfato de ferro de lítio, baterias de íons de lítio, baterias de lítio polímero (LiPO e LiFe), baterias LTO e LiTo,Baterias NCM e LFPEste carregador é adequado para uso em vários dispositivos e equipamentos, incluindo, entre outros, ferramentas elétricas, bicicletas elétricas,Motos elétricas, varredoras elétricas, AGVs elétricos, scooters elétricos, iates elétricos, carros de equilíbrio, AGVs, empilhadeiras, drones, helicópteros RC, barcos RC, carros RC, aeronaves RC, UAVs, carros de golfe, pranchas de surf,robôs, e sistemas de armazenamento de energia.

Perguntas frequentes

Posso pedir uma amostra do carregador?

A: Sim, nós damos as boas vindas a ordem de amostra para testar e verificar a qualidade.

E quanto ao tempo de entrega?

A: 3-5 dias para preparação de amostras, 5-10 dias úteis para produção em massa.

Q3. Você tem algum limite de MOQ para pedidos OEM?

A: MOQ baixo, 1pc para verificação de amostras está disponível.

Q4. Como envia as mercadorias e quanto tempo demora a chegada?

R: Envio por DHL, UPS, FedEx ou TNT. Demora 3-5 dias para chegar. Envio aéreo e marítimo também opcional.

Q5. Como proceder a uma encomenda de carregador?

R: Em primeiro lugar, informe-nos dos seus requisitos ou aplicação.

Em segundo lugar, citamos de acordo com as suas exigências ou as nossas sugestões.

Em terceiro lugar, confirma as amostras e deposita para encomenda formal.

Em quarto lugar, organizamos a produção.

P6. É permitido imprimir o meu logotipo no produto do carregador?

R: Sim. Por favor, informe-nos formalmente antes da nossa produção.

Q7: Você oferece garantia para os produtos?

R: Sim, oferecemos 2 anos de garantia aos nossos produtos.

Q8. Como lidar com o defeituoso?

R: Em primeiro lugar, nossos produtos são produzidos em rigoroso sistema de controle de qualidade e a taxa defeituosa será inferior a 0,2%.

Em segundo lugar, durante o período de garantia, enviaremos novas luzes com nova encomenda para pequenas quantidades.Vamos repará-los e enviá-los de novo para você ou podemos discutir a solução, incluindo uma nova chamada de acordo com a situação real..


P9. Por que a leitura de voltagem e corrente no LCD não é precisa?

R: A tensão e a corrente são calibradas antes do envio, caso contrário o carregador não funciona, por isso, por favor, verifique a conexão do fio de saída, quando a distância entre o SMPS e o seu dispositivo é um problema,Por favor, alongue o cabo AC NÃO alongue o cabo DC (cabo de saída). o comprimento do cabo de saída de 1 metro (10AWG) é sugerido, mais de 1 metro, afetará a precisão da tensão e da corrente, especialmente em 40A 1500W.

Por que não carregas a minha bateria?

R: se a leitura da tensão da bateria no LCD sob configuração, ou a bateria estiver excessivamente descarregada, ou a soma da tensão da célula não for igual à tensão da bateria na porta de carga, como perda da ligação da bateria,O carregador não carrega.. então verifique a conexão de bateria e conexão de fio de equilíbrio da célula, primeiro confirme leitura de tensão no LCD é perto da tensão real da bateria, se não o carregador não carregar

.

O carregador pode comunicar com o BMS?

A: Não

Q12. Como evitar que qualquer célula seja sobrecarregada durante a carga?

A1: conecte o conector de equilíbrio ao carregador e escolha o modo de carga de equilíbrio. o carregador monitorará e equilibrará a tensão de cada célula durante o carregamento.

P13. O carregador pode funcionar sozinho sem BMS?

R: Sim, o carregador pode carregar sozinho, equilíbrio sozinho, descarga sozinho, carga de equilíbrio sozinho, quando a carga sozinho, não precisa conectar o conector de equilíbrio da bateria para o carregador,Mas o telemóvel talvez esteja sobrecarregado..

O carregador pode monitorar a tensão de cada célula?

R: Sim, monitorizar e equilibrar a tensão de cada célula durante o carregamento, descarregamento ou quando a bateria não estiver em uso.

P15. Pode o carregador funcionar como SMPS?

R: Sim, no menu escolha "alimentação", a unidade pode funcionar como SMPS. a tensão de saída e corrente podem ser definidas. no modo de alimentação, não conecte qualquer bateria ao carregador.

No entanto, ao carregar uma bateria, a unidade deve funcionar apenas como carregador e não como SMPS.

Q16. No modo de fonte de alimentação (SMPS), por que o carregador não pode ser conectado à bateria e carregar a bateria?

A: pode funcionar, mas não é seguro.

As fontes de alimentação de modo comutado (SMPS) e os carregadores são dois tipos diferentes de dispositivos que têm funções e aplicações diferentes.

Um SMPS é uma fonte de alimentação que converte energia elétrica de forma eficiente de uma forma para outra, tipicamente de CA para CC.Os SMPS são amplamente utilizados em dispositivos eletrónicos para converter a tensão e fornecer umOs SMPS são comumente usados em computadores, televisores, equipamentos de áudio e outros dispositivos eletrônicos.

Um carregador, por outro lado, é um dispositivo que usa energia elétrica para carregar uma bateria ou outro dispositivo de armazenamento de energia.Os carregadores são projetados para fornecer uma tensão e uma corrente específicas à bateriaOs carregadores são comumente usados em veículos elétricos, smartphones, laptops e outros dispositivos portáteis.

Em resumo, os SMPS são fontes de alimentação que convertem energia elétrica de uma forma para outra, enquanto os carregadores são dispositivos que usam energia elétrica para carregar baterias ou outros dispositivos de armazenamento de energia.Embora possa haver alguma sobreposição entre os dois dispositivos, são concebidos para diferentes finalidades e aplicações.

Se precisar de carregar a bateria imediatamente, mas o carregador não a carregar e não tiver outro carregador à mão, não hesite em contactar-nos.Vamos dizer-lhe como carregá-lo no modo SMPS.
