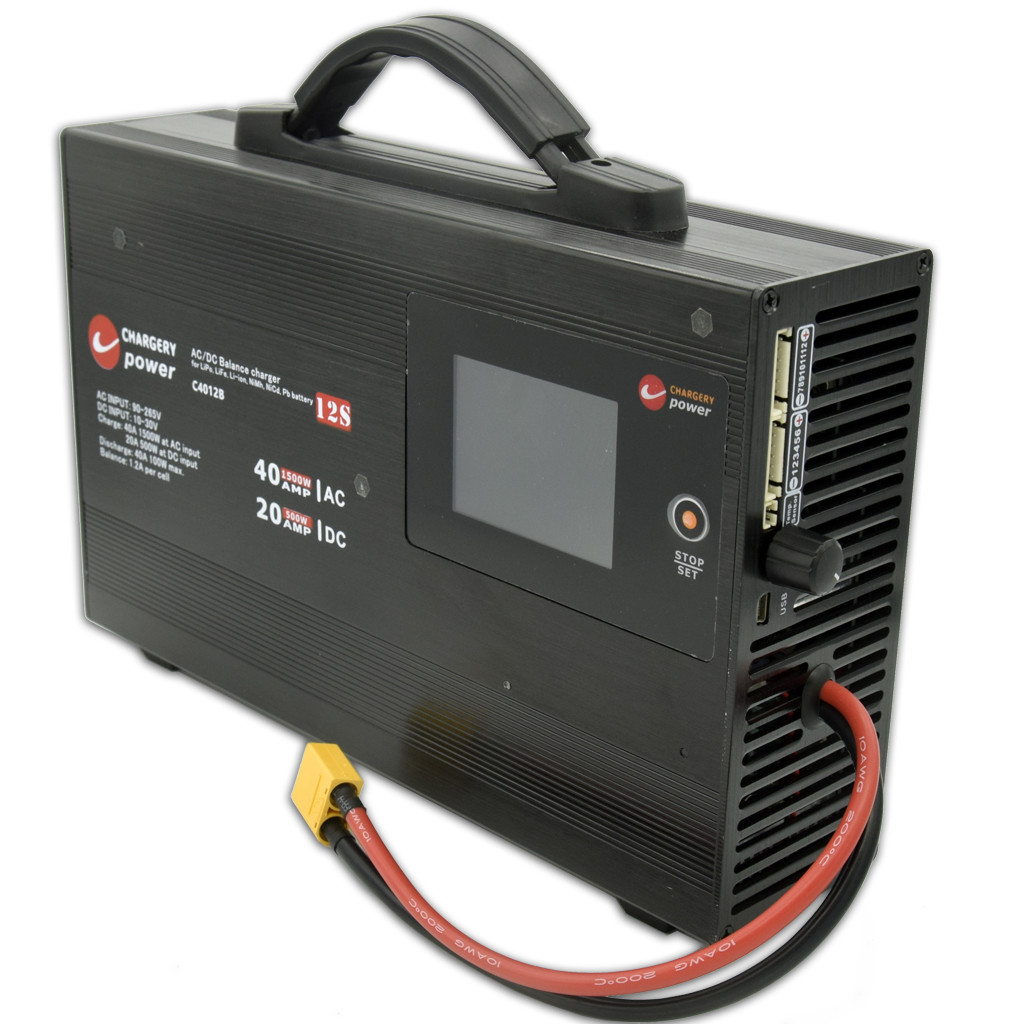

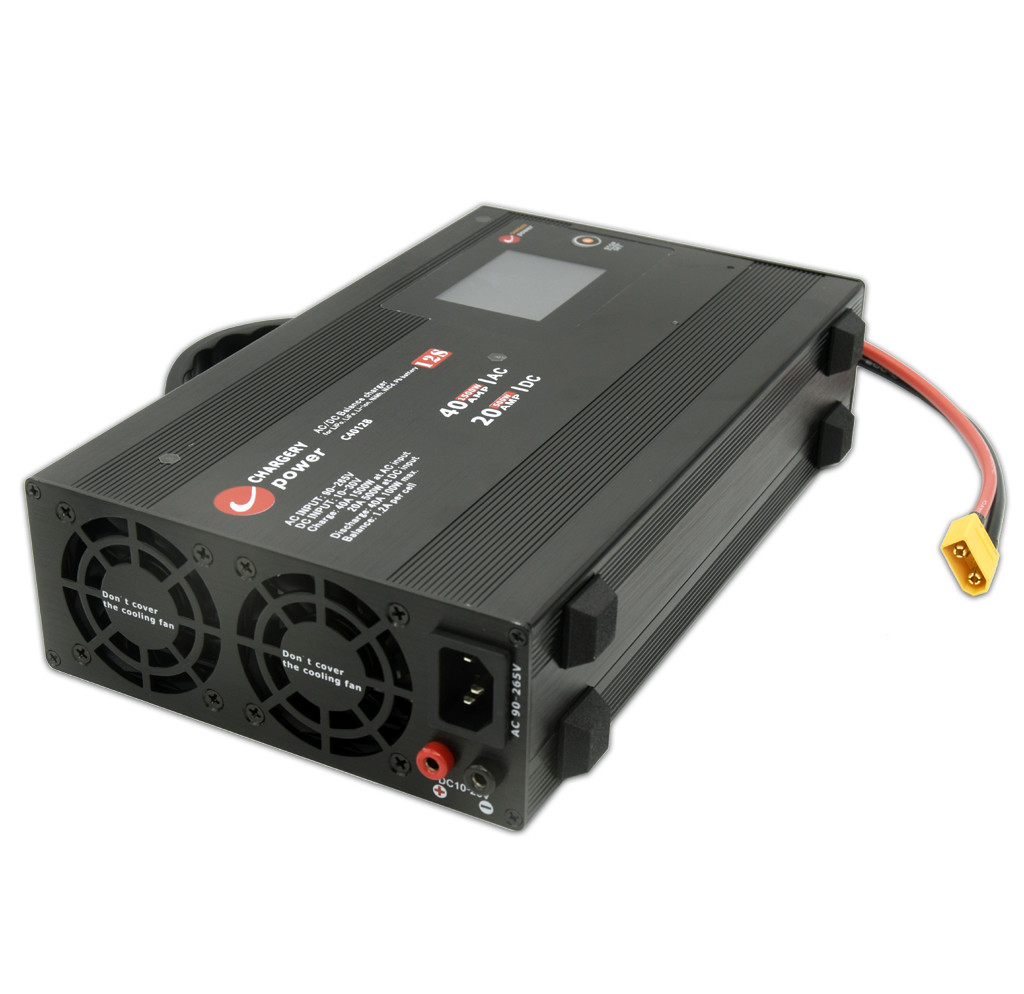

32.4V 1500W ajustável LiTo LTO Battery Balancer Charger Discharger 4S 6S 8S 12S 40A
adequado para a bateria de química múltipla, conforme indicado abaixo.
Tipo de bateria | Contagem de células | Voltagem de saída/V | Carga terminal Voltagem por célula | Corrente de carga | Corrente de carga terminal/A | Modo de carga | ||
Minha. | Tipo | Max. - O quê? | ||||||
LiPo | 1S-12S | 1.5-53 | 3.85 | 4.2 | 4.4 | 1.0-40A | 5 a 20% | Precarga, CC/CV e manutenção |
LiHv | 1S-12S | 1.5-53 | 3.85 | 4.2 | 4.4 | |||
Vida | 1S-12S | 1.5-53 | 3.2 | 3.65 | 3.75 | |||
LiTo | 1S-12S | 1.5-53 | 1.5 | 2.75 | 2.8 | |||
Pb | 1S-21S | 1.5-53 | 2.0 | 2.4 | 2.5 | |||
- tensão delta/mV | ||||||||
Minha. | Tipo | Max. - O quê? | ||||||
NiMH/NiCd | 1-35S | 1.5-53 | 1 | 5 | 999 | CC |
O C4012B não é simplesmente uma unidade de carregamento, descarga, equilíbrio, SMPS (PSU, fonte de alimentação), mas também umCarregador de balançoO sistema operacional é um sistema que oferece oito modos de operação.Modo de carga,quando o utilizador deve selecionar o tipo de bateria, definir a contagem de células,corrente de carga,corrente final,tensão finalO fio de descarga da bateria deve ser ligado à unidade para este modo.
O C4012B é um carregador de balanço multifuncional que suporta uma ampla gama de componentes químicos e tamanhos de baterias.e baterias de balanço, tornando-o uma ferramenta versátil para utilizadores com diferentesnecessidades de cobrança.
Uma das principais características doCarregador C4012Bé a sua capacidade de carregar várias baterias químicas, incluindo LiPo,LiHV,LiTo,Vida, NMC, Pb, VRLA, NiMh e NiCd, o que o torna um carregador multi-química que pode lidar com uma ampla gama de tipos de baterias.
O carregador C4012B é também um carregador rápido, com uma corrente de carga de até40A,permitindo aos utilizadores carregar as suas baterias de forma rápida e eficiente.
O carregador C4012B é também umcarregador inteligente, comParâmetros de carga personalizáveisDurante o carregamento, o ecrã LCD do carregador mostra a tensão da bateria, a corrente de carregamento, a capacidade carregada,tempo de carga, e temperatura da bateria, proporcionando aos utilizadores informações precisas e úteis.
O carregador C4012B é também um carregador DC/DC, o que significa que pode ser alimentado por uma fonte de energia AC ou DC.incluindo em casa ou no campo.
O carregador C4012B é também um carregador portátil, com um design leve e compacto que o torna fácil de transportar.
Por último, o carregador C4012B é um carregador de alta potência, com uma fonte de alimentação SMPS (Switch-Mode Power Supply) incorporada que fornece energia estável e eficiente às baterias a carregar.Isto garante que as baterias sejam carregadas de forma segura e eficiente, ao mesmo tempo que prolonga a vida útil das baterias.
No geral, o carregador C4012B é um dispositivo de carregamento versátil e avançado que oferece parâmetros de carregamento personalizáveis e recursos de segurança.É uma escolha popular para carregar vários tipos de baterias de forma eficiente e segura, e é uma ótima escolha para quem precisa de um carregador de equilíbrio de alta qualidade e confiável.
O C4012B oferece os mesmos modos de operação independentemente de estar ligado a uma entrada AC ou DC, tornando-se uma unidade mais versátil do que aquelas que apenas suportam entrada AC ou DC.
Quando conectado a uma entrada AC de 100-240V, o C4012B pode carregar e equilibrar qualquer pacote de baterias de lítio a 40A e 1500W, fornecendo uma poderosa solução de carregamento.
Quando conectado a uma entrada de CC de 10-30V, o C4012B pode carregar e equilibrar qualquer bateria de lítio a 20A e 500W. Isso é semelhante aos carregadores de balanço DC-DC, mas a um custo menor.
O carregador Chargery C4012B está equipado com tecnologia avançada de conversão DC/DC sincronizada de impulso de buck, resultando em um circuito de conversão de potência de alta potência, alta corrente e alto desempenho.
O carregador é capaz de carregar até 12 baterias LiPo, Lilo, LiTo e LiFe, com uma corrente de equilíbrio máxima de 1,2A.Possui um circuito de equilíbrio único que retoma rapidamente a tensão de todas as células para garantirdesempenho óptimo da bateria.
O design exclusivo do carregador permite-lhe responder rapidamente a alterações na tensão de entrada e saída, resultando em uma melhor resposta transitória.Tecnologia de medição do ADC, comalta precisão, de alta tensão, edetecção de alta correnteO sistema de circuitos.Tolerância máxima de medição da tensãoestá dentro de 5 mV por até 12SBaterias LiPo.
Com avançadocircuitos de balançoO carregador fornece uma corrente constante de 1,2A por corrente de equilíbrio de células.Pacotes de baterias de grande capacidadee retoma rapidamente todos os estados de balanço de tensão da célula.
O carregador possui uma potência de descarga máxima de 100 W, eliminando a necessidade de qualquer carga externa.Proteção da temperatura interna, que diminui automaticamente a potência de saída e pára de funcionar se a temperatura exceder a configuração outemperatura de desligamento.

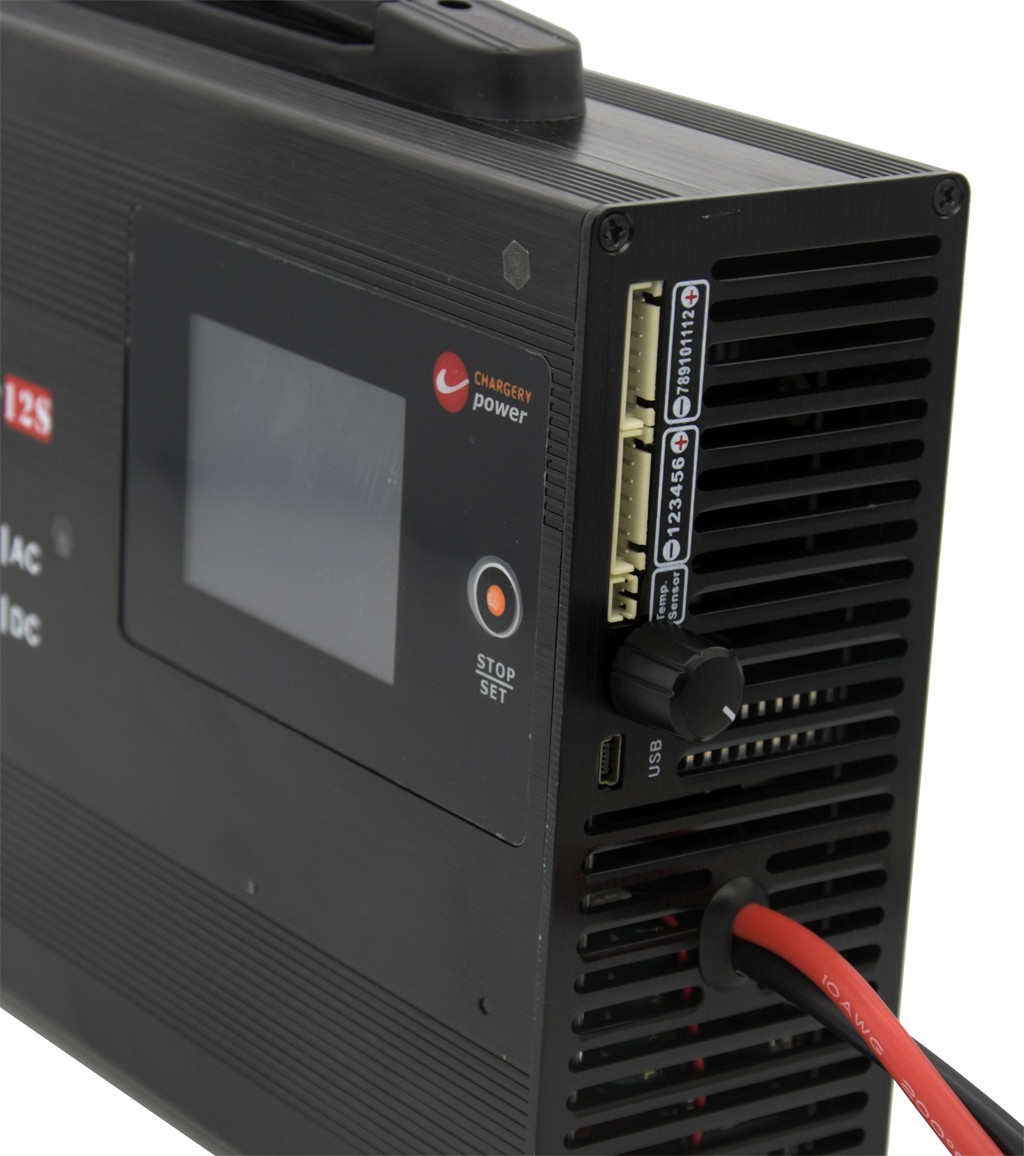

A tela LCD TFT do carregador fornece uma riqueza de informações, incluindo corrente, tensão, potência, capacidade, tempo,estado de trabalho, temperatura, e muito mais.Atualizações de programas de firmwareatravés da porta USB.

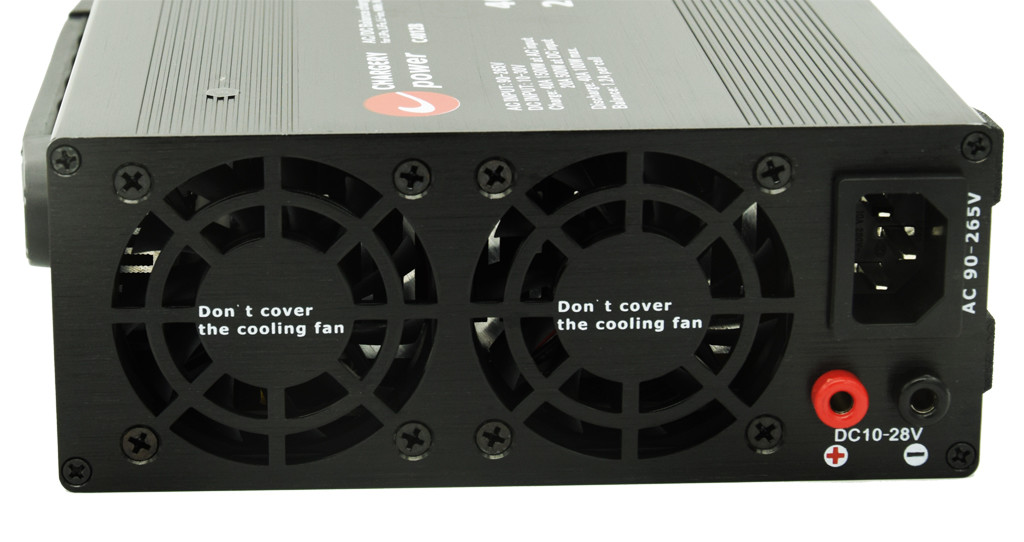

Com operação AC 90-265V em todo o mundo, o carregador elimina a necessidade de qualquer interruptor alternativo, garantindo uma operação segura e confiável em todo o mundo.O consumo de energia do carregador é inferior a 1 W quando não se executa nenhum programa no modo de entrada CA.
O carregador...eficiência de conversãoÉ de até 94% no modo de entrada AC e 96% no modo de entrada DC.Ventiladores de arrefecimento inteligentesque se ligam automaticamente em função da temperatura e utilizam ZVS/ZCS eRectificação sincrónicapara a máxima eficiência.
Bloqueio
Proteção
Além de se proteger contra danos, o carregador é concebido comprotecção de segurança óptimaA Comissão considera que a aplicação de medidas de segurança é essencial para garantir a segurança dos consumidores.
Entrada AC
Entrada de CC
Operação
Manual
Manual do produto C4012B V1.30
Vídeo
O seguinte é carregar a bateria 12S LTO com o carregador.
Por favor, veja o vídeo da carga.
Pacote
Diagrama de ligação
Diagrama de ligação da bateria 2 6S
Configurações de carga
Medição da resistência interna da célula
Interface principal
Adaptador para diferentes baterias
Modelo | Tipo de bateria/contagem de células | Corrente de carga | Carregue a potência máxima. | Adequado ao BMS |
C6050 | 5S-14S LiFe e outros | 1-55A | 3000 W | BMS8T, 16T |
C3060 | 1S-8S LiFe e outros | 1-60A | 1500 W | BMS8T |
C6830 | 4S-16S Li-ION&LiFe e outros | 1-30A | 1500 W | BMS16T |
C10325 | 4S-24S Li-ION&LiFe, e outros | 1-25A | 1500 W | BMS24T |
C4012B | 1S-12S Li-ION&LiFe e outros | 1-40A na entrada AC | 1500 W | Corrente de equilíbrio 1.2A ou 2A |
0.1-20A na entrada de CC | 1500 W | Descarga a 0,1-40A 100W |
Aplicação
Modelo | Tipo de bateria/contagem de células | Corrente de carga | Carregue a potência máxima. | Adequado ao BMS |
C6050 | 5S-14S LiFe e outros | 1-55A | 3000 W | BMS8T, 16T |
C3060 | 1S-8S LiFe e outros | 1-60A | 1500 W | BMS8T |
C6830 | 4S-16S Li-ION&LiFe e outros | 1-30A | 1500 W | BMS16T |
C10325 | 4S-24S Li-ION&LiFe, e outros | 1-25A | 1500 W | BMS24T |
C4012B | 1S-12S Li-ION&LiFe e outros | 1-40A na entrada AC | 1500 W | Corrente de equilíbrio 1.2A ou 2A |
0.1-20A na entrada de CC | 1500 W | Descarga a 0,1-40A 100W |
Perguntas frequentes
Posso pedir uma amostra do carregador?
A: Sim, nós damos as boas vindas a ordem de amostra para testar e verificar a qualidade.
E quanto ao tempo de entrega?
A: 3-5 dias para preparação de amostras, 5-10 dias úteis para produção em massa.
Q3. Você tem algum limite de MOQ para pedidos OEM?
A: MOQ baixo, 1pc para verificação de amostras está disponível.
Q4. Como envia as mercadorias e quanto tempo demora a chegada?
R: Envio por DHL, UPS, FedEx ou TNT. Demora 3-5 dias para chegar. Envio aéreo e marítimo também opcional.
Q5. Como proceder a uma encomenda de carregador?
R: Em primeiro lugar, informe-nos dos seus requisitos ou aplicação.
Em segundo lugar, citamos de acordo com as suas exigências ou as nossas sugestões.
Em terceiro lugar, confirma as amostras e deposita para encomenda formal.
Em quarto lugar, organizamos a produção.
P6. É permitido imprimir o meu logotipo no produto do carregador?
R: Sim. Por favor, informe-nos formalmente antes da nossa produção.
Q7: Você oferece garantia para os produtos?
R: Sim, oferecemos 2 anos de garantia aos nossos produtos.
Q8. Como lidar com o defeituoso?
R: Em primeiro lugar, nossos produtos são produzidos em rigoroso sistema de controle de qualidade e a taxa defeituosa será inferior a 0,2%.
Em segundo lugar, durante o período de garantia, enviaremos novas luzes com nova encomenda para pequenas quantidades.Vamos repará-los e enviá-los de novo para você ou podemos discutir a solução, incluindo uma nova chamada de acordo com a situação real..
P9. Por que a leitura de voltagem e corrente no LCD não é precisa?
R: A tensão e a corrente são calibradas antes do envio, caso contrário o carregador não funciona, por isso, por favor, verifique a conexão do fio de saída, quando a distância entre o SMPS e o seu dispositivo é um problema,Por favor, alongue o cabo AC NÃO alongue o cabo DC (cabo de saída). o comprimento do cabo de saída de 1 metro (10AWG) é sugerido, mais de 1 metro, afetará a precisão da tensão e da corrente, especialmente em 40A 1500W.
Por que não carregas a minha bateria?
R: se a leitura da tensão da bateria no LCD sob configuração, ou a bateria estiver excessivamente descarregada, ou a soma da tensão da célula não for igual à tensão da bateria na porta de carga, como perda da ligação da bateria,O carregador não carrega.. então verifique a conexão de bateria e conexão de fio de equilíbrio da célula, primeiro confirme leitura de tensão no LCD é perto da tensão real da bateria, se não o carregador não carregar
.
O carregador pode comunicar com o BMS?
A: Não
Q12. Como evitar que qualquer célula seja sobrecarregada durante a carga?
A1: conecte o conector de equilíbrio ao carregador e escolha o modo de carga de equilíbrio. o carregador monitorará e equilibrará a tensão de cada célula durante o carregamento.
P13. O carregador pode funcionar sozinho sem BMS?
R: Sim, o carregador pode carregar sozinho, equilíbrio sozinho, descarga sozinho, carga de equilíbrio sozinho, quando a carga sozinho, não precisa conectar o conector de equilíbrio da bateria para o carregador,Mas o telemóvel talvez esteja sobrecarregado..
O carregador pode monitorar a tensão de cada célula?
R: Sim, monitorizar e equilibrar a tensão de cada célula durante o carregamento, descarregamento ou quando a bateria não estiver em uso.
P15. Pode o carregador funcionar como SMPS?
R: Sim, no menu escolha "alimentação", a unidade pode funcionar como SMPS. a tensão de saída e corrente podem ser definidas. no modo de alimentação, não conecte qualquer bateria ao carregador.
No entanto, ao carregar uma bateria, a unidade deve funcionar apenas como carregador e não como SMPS.
Q16. No modo de fonte de alimentação (SMPS), por que o carregador não pode ser conectado à bateria e carregar a bateria?
A: pode funcionar, mas não é seguro.
As fontes de alimentação de modo comutado (SMPS) e os carregadores são dois tipos diferentes de dispositivos que têm funções e aplicações diferentes.
Um SMPS é uma fonte de alimentação que converte energia elétrica de forma eficiente de uma forma para outra, tipicamente de CA para CC.Os SMPS são amplamente utilizados em dispositivos eletrónicos para converter a tensão e fornecer umOs SMPS são comumente usados em computadores, televisores, equipamentos de áudio e outros dispositivos eletrônicos.
Um carregador, por outro lado, é um dispositivo que usa energia elétrica para carregar uma bateria ou outro dispositivo de armazenamento de energia.Os carregadores são projetados para fornecer uma tensão e uma corrente específicas à bateriaOs carregadores são comumente usados em veículos elétricos, smartphones, laptops e outros dispositivos portáteis.
Em resumo, os SMPS são fontes de alimentação que convertem energia elétrica de uma forma para outra, enquanto os carregadores são dispositivos que usam energia elétrica para carregar baterias ou outros dispositivos de armazenamento de energia.Embora possa haver alguma sobreposição entre os dois dispositivos, são concebidos para diferentes finalidades e aplicações.
Se precisar de carregar a bateria imediatamente, mas o carregador não a carregar e não tiver outro carregador à mão, não hesite em contactar-nos.Vamos dizer-lhe como carregá-lo no modo SMPS.
