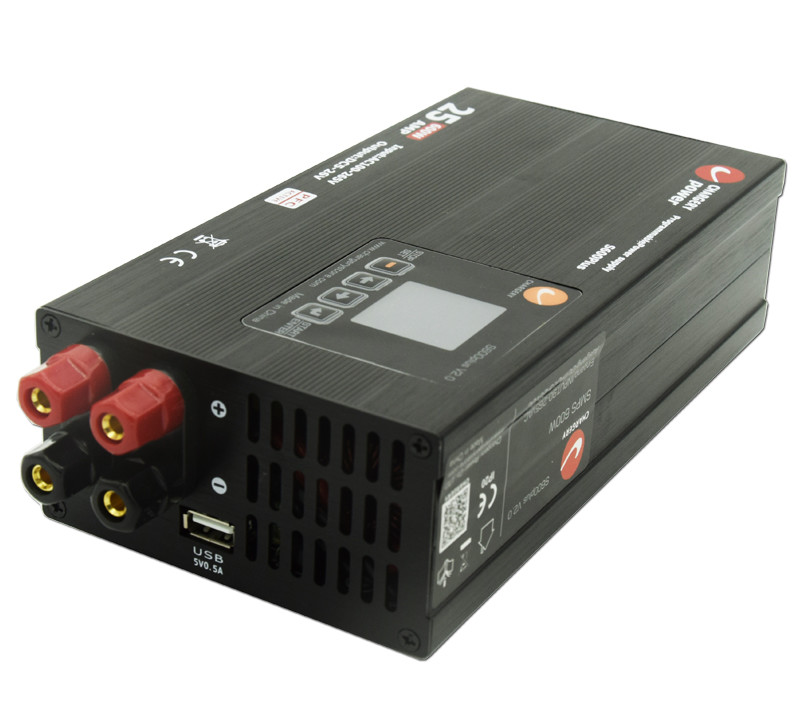

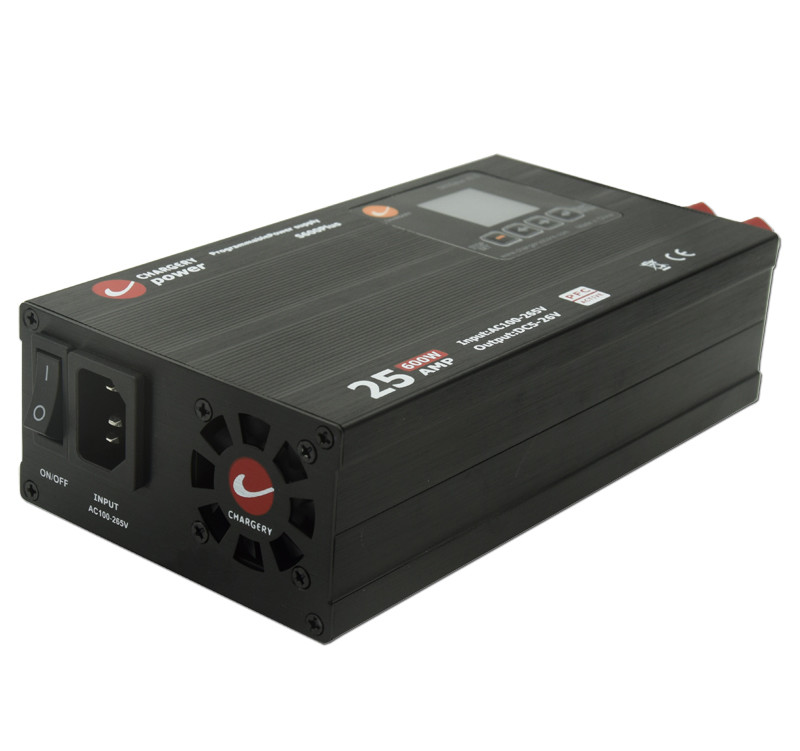

24V 600W corrente de voltagem ajustável Fornecimento de energia de comutação Compacto 68mm Baixo ruído SMPS 25A 24V
O SMPS é uma fonte de alimentação programada por PFC que é capaz de fornecer uma saída de 25A a 5V-26V e 600W a AC90V ~ 265V, tudo dentro de um tamanho compacto.O SMPS utiliza tecnologias inovadoras para atingir uma eficiência de até 91%A sua estrutura é compacta, com apenas 55 mm, e funciona com baixo ruído, graças a um ventilador de arrefecimento controlado pela temperatura.
A fonte de alimentação é a mais antiga e mais popular no mercado RC. pode alimentar a maioria do carregador RC, carregador de equilíbrio.
Características
- - Não.Voltagem e corrente de saída de controlo inteligente por microprocessador, 100% de calibração antes da entrega
- Saída de exibição LCD TFT a cores Voltagem, corrente, potência e temperatura interna no tempo.
- Todos os carregadores RC podem ser ligados à fonte de alimentação, fácil de usar.
- Um carregador ou, no máximo, quatro carregadores podem ser ligados à fonte de alimentação ao mesmo tempo.
- Na fonte de alimentação LCD, a corrente, tensão temperatura interna e potência pode ser mostrado, a potência deve ser maior do que a potência de carregamento
Especificações
| Parâmetro de entrada |
Valor |
| Voltagem nominal |
AC110 / 220V |
| Voltagem permitida |
AC90 ~ 265V |
| Frequência nominal |
50/60 Hz |
| Frequência permitida |
47 ~ 63 Hz |
| Corrente máxima RMS |
8A @90V, 3.3A @220V |
| Eficiência |
91% a 60% de carga e 220Vac de entrada |
| PFCs ativos |
PF> 0,99 a 90VAC e 100% da carga; PF> 0,97 a 220VAC e 100% da carga |
| Parâmetro de saída |
Valor |
| Intervalo de tensão dupla |
5 ~ 26V programado e saída da porta USB 5,0V 500mA |
| Precisão da tensão |
± 1% |
| Precisão atual |
± 1% |
| Voltagem de onda |
200 mV |
| Intervalo de corrente |
25A no máximo. |
| Potência |
600W no máximo. |
Aplicação
- Aplicação em casa
- Carregador de corrente contínua de 12-24 V, carregador de equilíbrio para o modo RC
- Carregador de baterias de drones.
Operação
- Conectar o SMPS à tomada AC de 110/220V
- Ligue o interruptor de energia
- Ajustar a tensão de saída pressionando o botão para cima ou para baixo.
- Pressione o botão SET durante 3 segundos, escolha a configuração de corrente máxima, pressione o botão SUBE e BAIXO para definir a corrente de saída máxima.
- Pressione o botão START durante 3 segundos, o SMPS irá ligar, o LCD irá exibir tensão e corrente.
- Conectar o dispositivo adequado ao SMPS, a tensão de entrada do dispositivo deve estar na gama de 5V a 24V.
- Ajustar a tensão durante o trabalho com facilidade pressionando novamente o botão para cima ou para baixo.

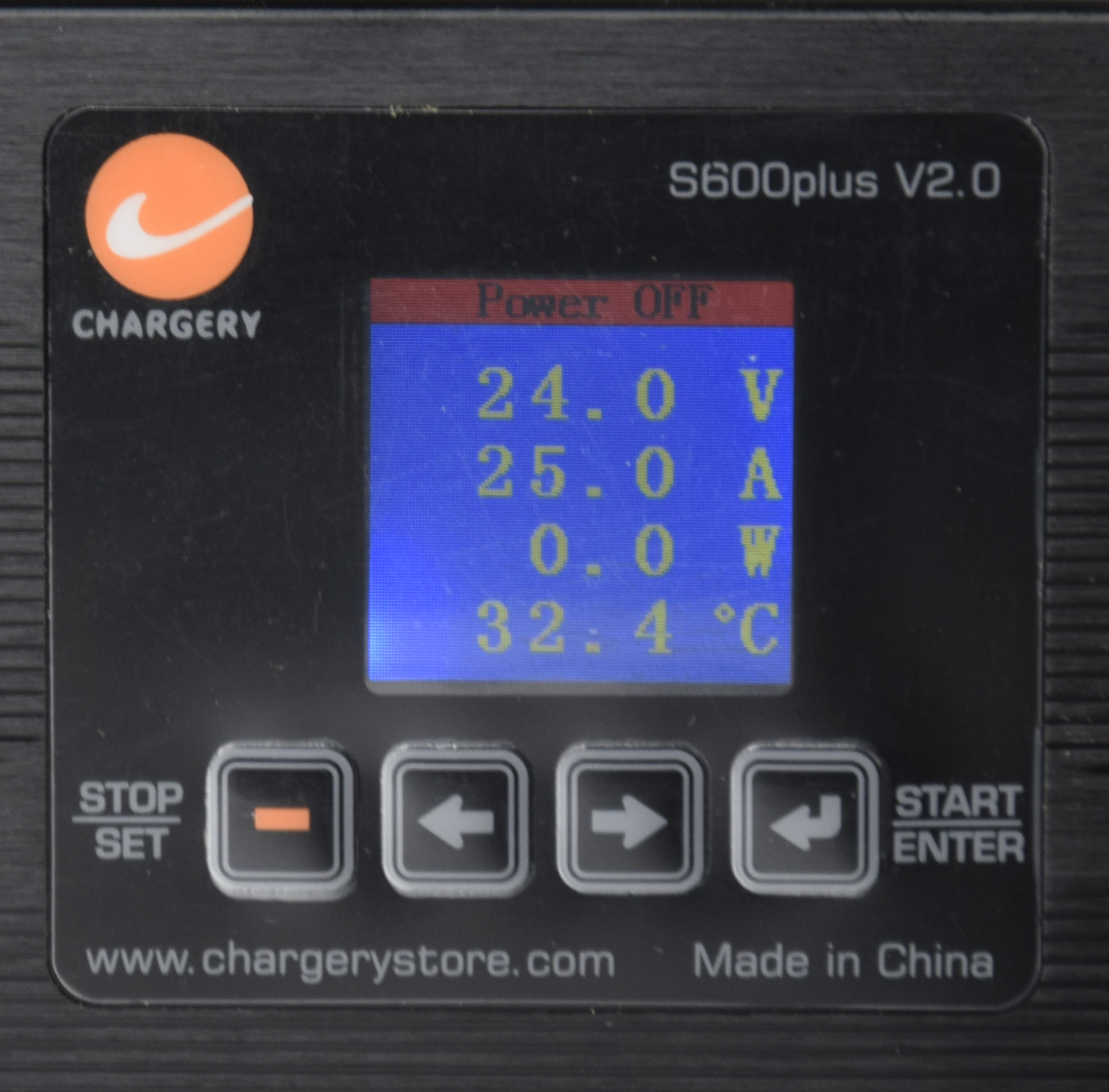

Interface de operação
| Configuração do programa |
Ligue depois de pressionar o botão START |
 |
|
Mensagem de erro
| Informação de erro |
Descrição |
Display |
| Super tensão |
Tensão de saída superior a 2V do valor de configuração durante 2 segundos, S600PLUS desligar automaticamente e ligar manualmente |
Na página de desligamento de energia, a tensão OVER é exibida |
| Corrente superior |
Corrente de saída superior a 2A de configuração por 2 segundos, S600PLUS desligar automaticamente e ligar manualmente |
Na página de desligamento de energia, OVER CURRENT é exibido. |
| Temperatura superior |
A temperatura do dissipador de calor acima de 100°C durante 2 segundos, S600PLUS desligar automaticamente e ligar automaticamente |
Na página de desligamento de energia, é exibido OVER TEMPERATURE. |
| Curto-circuito |
Tensão de saída é inferior a 4V por 2 segundos e 3 vezes repetidamente, S600plus desligar automaticamente e ligar manualmente |
Na página de desligamento, é exibido o CORTO-CIRCUITO |
PFCs ativos
Pacote
- S600plus unidade de base: 1pcs
- Cabo de alimentação: 1pcs
- Manual: 1pcs
| Modelo |
Tensão de saída |
Corrente de saída |
Potência máxima |
Exibição |
| S400 V3.0 |
10V-30V |
13.5A no máximo. |
400 W |
LED digital |
| S600PLUS V2.0 |
5 a 26 V |
1-25A ajustável |
600 W |
LCD de cor |
| S1200 V3.0 |
12V-24V |
50A no máximo. |
1200 W |
LED digital |
| S1500 V3.0 |
10V-30V |
1-60A ajustável |
1500 W |
LCD de cor
|
Perfil de carregamento
A CHARGERY é uma empresa quase única no mercado de UAV (modelo RC, drones grandes) e EV (e-bike, e-motociclo, e-scooter), desenvolvemos carregador AC de alta potência e BMS ao mesmo tempo.
A partir de 2006, concentramos-nos no desenvolvimento de carregadores de alta potência (até 60A 3000W), carregadores de equilíbrio (entrada AC, entrada DC e entrada dupla AC/DC) e 800A BMS para baterias LiPo/LiFe/LiTO de até 24S.
O carregador de carregamento pode carregar qualquer bateria química, incluindo LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD e Pb (ácido de chumbo, bateria VRLA), contagem de células, corrente de carga,tensão final e corrente final podem ser programados. e perceberProteção contra faíscas e polaridade inversa quando a bateria de alta tensão estiver ligada ao carregador ou ao inversor (carregador).
Carregamento BMS pode lidar com até 800A carga e descarga de corrente, especialmente concebido DCC (contator DC) é construído em surgeCircuito de supressão.
Perguntas frequentes
Q1. Posso obter uma encomenda de amostra para SMPS?
A: Sim, nós damos as boas vindas a ordem de amostra para testar e verificar a qualidade.
E quanto ao tempo de entrega?
A: 3-5 dias para preparação de amostras, 5-10 dias úteis para produção em massa.
Q3. Você tem algum limite de MOQ para pedidos OEM?
A: MOQ baixo, 1pc para verificação de amostras está disponível.
Q4. Como envia as mercadorias e quanto tempo demora a chegada?
R: Envio por DHL, UPS, FedEx ou TNT. Demora 3-5 dias para chegar. Envio aéreo e marítimo também opcional.
Q5. Como proceder a uma ordem para SMPS?
R: Em primeiro lugar, informe-nos dos seus requisitos ou aplicação.
Em segundo lugar, citamos de acordo com as suas exigências ou as nossas sugestões.
Em terceiro lugar, confirma as amostras e deposita para encomenda formal.
Em quarto lugar, organizamos a produção.
P6. É permitido imprimir o meu logotipo no produto SMPS?
R: Sim. Por favor, informe-nos formalmente antes da nossa produção.
Q7: Você oferece garantia para os produtos?
R: Sim, oferecemos 2 anos de garantia aos nossos produtos.
Q8. Como lidar com o defeituoso?
R: Em primeiro lugar, nossos produtos são produzidos em rigoroso sistema de controle de qualidade e a taxa defeituosa será inferior a 0,2%.
Em segundo lugar, durante o período de garantia, enviaremos novas luzes com nova encomenda para pequenas quantidades.Vamos repará-los e enviá-los de novo para você ou podemos discutir a solução, incluindo uma nova chamada de acordo com a situação real..
P9. Por que a leitura de voltagem e corrente no LCD não é precisa?
R: A tensão e a corrente são calibradas antes do envio, caso contrário o SMPS não funciona, por isso, por favor, verifique a conexão do fio de saída, quando a distância entre o SMPS e o seu dispositivo é um problema,Por favor, alongue o cabo AC NÃO alongue o cabo DC (cabo de saída). o comprimento do cabo de saída de 1 metro (14AWG) é sugerido, mais de 1 metro, afetará a precisão de tensão e corrente em 25A.
